Suunnitteludokumentti

Convergence of messaging

The Converge Group

Sisältö

0.0.1     21.10.2002   Dokumentti luotu                    Olli Pettay
0.1       21.11.2002   Muutoksia rakenteeseen ym.          Joni Karppinen
0.1.1     25.11.2002   Järjestelmän ydin -kappaletta
                       täydennetty                         Mikko Hiipakka
0.1.2     25.11.2002   Ajastettujen sääntöjen käsittely    Olli Pettay
0.1.3     25.11.2002   Tietosuunnitelma                    Olli Pettay
0.1.4     25.11.2002   Tiedonhaku                          Anssi Johansson
0.1.5     30.11.2002   Tiedonhakukappaletta täydennetty    Anssi Johansson
0.2        2.12.2002   Asiakasmoduulia käsitteleviä kohtia
                       päivitetty                          Joni Karppinen
0.2.1      3.12.2002   FTR korjauksia                      Mikko Hiipakka
1.0        5.12.2002   Jäädytetty                          Mikko Hiipakka

Johdanto

Dokumentin tarkoitus

Tämän suunnitteludokumentti esittää teknisen mallin ohjelmistotuotantoprojektin ''Convergence of Messaging'' tuotteena syntyvästä järjestelmästä määrittelydokumentin vaatimusten pohjalta.

Määritelmät, termit ja lyhenteet

Taulukko 1: Dokumentissa käytetyt termit ja lyhenteet

HTML	Hypertext Markup Language, WWW-sivujen
	kuvauksessa käytetty kieli
	http://www.w3.org/MarkUp/
HTTP	Hypertext Transfer Protocol
	http://www.w3.org/Protocols/
Javadoc	Java-kielen kommentointityökalu
	http://java.sun.com/j2se/javadoc/
XML	Extensible Markup Language
	http://www.w3.org/TR/REC-xml
DOM	Document Object Model,
	määritys dokumenttien luonnille, muuttamiselle ja läpikäynnille,
	käytetään usein XML-dokumenttien yhteydessä
	http://www.w3.org/DOM/
XPath	XML Path Language,
	kyselykieli XML:lle
	http://www.w3.org/TR/xpath
XUpdate	Kieli XML-dokumenttien muuttamiseksi,
	http://www.xmldb.org/xupdate/xupdate-wd.html
IMAP	Internet Message Access Protocol,
	protokolla sähköpostien noutoa varten
	http://www.imap.org/
SSL	Secure Sockets Layer,
	verkkoliikenteen salausmenetelmä
	http://wp.netscape.com/eng/ssl3/

Dokumentin luokkakuvausten kirjoittamisessa on noudatettu muutamaa sääntöä. Kaikki kuvatut luokat, kentät ja metodit ellei toisin ole mainittu ovat näkyvyydeltää public, mitä ei siis kirjoiteta kuvauksiin mukaan. Toinen noudatettu sääntö on, että luokkakuvauksissa aliluokkien kuvauksissa määritellään vain kokonaan uudet sekä yläluokan korvatut metodit.
Ensimmäinen luku esittelee dokumentin sisällön ja rakenteen sekä dokumentissa käytetyt termit ja lyhenteet.
Toisessa luvussa on mainittu ne lisäykset määrittelydokumenttiin, jotka ovat tulleet esiin määrittelydokumentin kirjoittamisen jälkeen.
Kolmas luku sisältää järjestelmän tietosuunnitelma.
Neljännessä luvussa kuvataan järjestelmän arkkitehtuuri yleisellä tasolla.
Viidennessä luvussa on kuvattuna järjestelmän ytimen luokkarakenne, luokkien tehtävät ja metodit, sekä ytimen rajapinnat.
Kuudennessa luvussa kuvataan tiedonhakumoduulin yhteydet sähköpostipalvelimille sekä rajapinnat järjestelmän muihin osiin.
Seitsemännessä luvussa kuvataan asiakasmoduulin tarjoamat rajapinnat asiakasohjelmalle ja järjestelmän ytimelle.
Kahdeksannessa luvussa kuvataan asiakasohjelman toiminta.
Yhdeksännessä luvussa määritellään ohjelmakoodin ulkonäköasioita.
AttributeInterface -rajapinnan toteutusesimerkit on sisällytetty dokumenttiin liitteenä A.

Lisäyksiä määrittelydokumenttiin

Viestien lähetys

Järjestelmä tukee myös erilaisten viestien lähettämistä. Tietyntyyppisen viestin lähettämisen järjestelmän ulkopuolelle hoitaa yleensä se moduuli joka myös vastaanottaa kyseisentyyppisiä viestejä. Esimerkiksi jos järjestelmään joskus tehtäisiin liittymä USENET-uutisryhmiä varten, osaisi kyseinen lisäkomponentti sekä hakea viestit uutisryhmäpalvelimelta että lähettää palvelimelle uusia viestejä.

Toteutettavassa prototyypissä tuetaan sähköpostiviestien lähettämistä. Sitä ei kuitenkaan hoida sama IMAP-moduuli joka hakee viestejä palvelimelta, vaan tätä varten on poikkeuksellisesti erillinen, SMTP-protokollaa osaava, lähetysmoduuli.

Tietosuunnitelma

Järjestelmä käyttää tietojen säilyttämiseen Apache-organisaation Xindice XML-tietokantaa. Järjestelmän dynaamisesta luonteesta johtuen ei tietokannan dokumenttien rakenteelle voida asettaa tiukkoja muotovaatimuksia. Esimerkiksi viestien tallennuksessa käytettävän XML:n muoto riippuu muun muassa viestin tyypistä (onko se esimerkiksi sähköposti) ja siitä millaisia attribuuttimäärityksiä järjestelmään on tehty. Attribuuttiluokkia saatetaan tulevaisuudessa lisätä järjestelmään dynaamisesti, joten voi olla mahdollista että viestien muoto muuttuu järjestelmän toiminnan aikana.

Vaikka varsinaisille XML-dokumenteille ei tässä määritellä muotoa, tulee dokumenttien kantaantallettaminen määritellä. Xindicen avulla dokumenttien joukkoja ryhmitellään kokoelmiksi (collection). Tietokannan juuri on /db ja sen alaisuudessa seuraavat kokoelmat:

/db/pref
Sisältää järjestelmän asetuksia, joihin tavalliset käyttäjät eivät pääse käsiksi.
/db/users
Sisältää kunkin käyttäjän nimisen alikokoelman käyttäjän tiedoille.
/db/users/user
Käyttäjän omat tiedot alikokoelmissa.
/db/users/user/pref
Käyttäjän asetukset dokumentissa preference.xml
/db/users/user/profiles
Käyttäjän profiilitiedot.
/db/users/user/contextmodels
Käyttäjän kontekstimallit.
/db/users/user/messages
Käyttäjän viestit erillisissä dokumenteissa.
/db/users/user/views
Käyttäjän näkymien hallintaan liittyvää informaatiota.
/db/users/user/datasources
Käyttäjän tiedonlähteisiin liittyvät asetukset.
/db/groups/
Sisältää ryhmien nimien mukaiset kokoelmat.
/db/groups/group
Ryhmän tiedot alikokoelmissa.
/db/groups/group/pref
Ryhmän asetukset
/db/groups/group/profiles
Ryhmän profiilit.
/db/groups/group/contextmodels
Ryhmän kontekstimallit.
/db/groups/group/datasources
Ryhmän tiedonlähteisiin liittämät asetukset.
Lokitietoja kerätään erillisiin tiedostoihin.

Arkkitehtuuri

Järjestelmä voidaan jakaa toiminnallisesti kolmeen eri moduuliin: tiedonhakumoduuliin, järjestelmän ytimeen ja asiakasmoduuliin.

Ytimen rooli järjestelmässä on hallinnoida ryhmiä ja käyttäjiä sekä näihin liitettyjä tietoja kuten kontekstimallit ja profiilit. Toimintoja, joista ydin huolehtii ovat tietokantaoperaatiot, viestien käsittely kontekstimallivertailujen ja profiilisääntöjen perusteella sekä ajastettujen toimintojen hallinta. Sen tehtäviin kuuluu myös suuri osa asiakasmoduulin tarjoaman käyttöliittymän palveluista, muun muassa näkymien hallinta ja tiedonlähdeasetusten ylläpitäminen.

Tiedonhakumoduuli huolehtii yhteyksistä järjestelmän ulkopuolella oleville palvelimille. Näitä palvelimia ovat esimerkiksi sähköpostipalvelimet (sekä saapuvat että lähtevät viestit), uutisryhmäpalvelimet, WWW-palvelimet ym. Tiedonhakumoduuli myös muokkaa saapuneet viestit järjestelmän vaatimaan sisäiseen muotoon.

Asiakasmoduuli yhdistää järjestelmän ja järjestelmän käyttäjän. Kaikki tieto järjestelmältä asiakkaalle ja asiakkaalta järjestelmään välitetään asiakasmoduulin kautta.
Asiakasmoduuli huolehtii järjestelmän ytimestä tulevien viestien muuttamisesta järjestelmän sisäisestä muodosta kunkin asiakasohjelman ymmärtämään muotoon, esimerkiksi muuttaen viestin HTML-muotoon toimitettaessa viestiä WWW-sovellukselle. Asiakasmoduulissa muutetaan myös asiakkaalta tuleva tieto järjestelmän sisäiseen muotoon, esimerkiksi käyttäjän luodessa uusia kontekstimalleja tai profiileja.

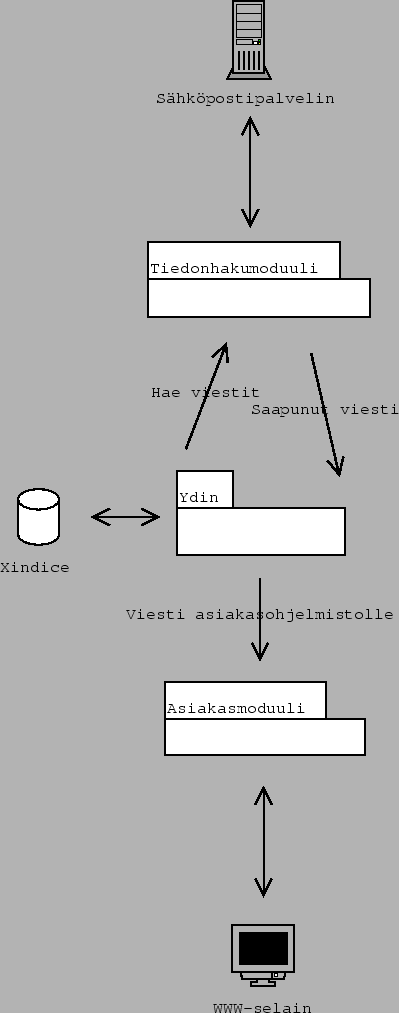

**Kuva 1:** Arkkitehtuuri
$\includegraphics[height=0.9\textheight]{graphics/arkkitehtuuri.eps}$

Järjestelmän ydin

Luokat

Pakkaus converge.kernel

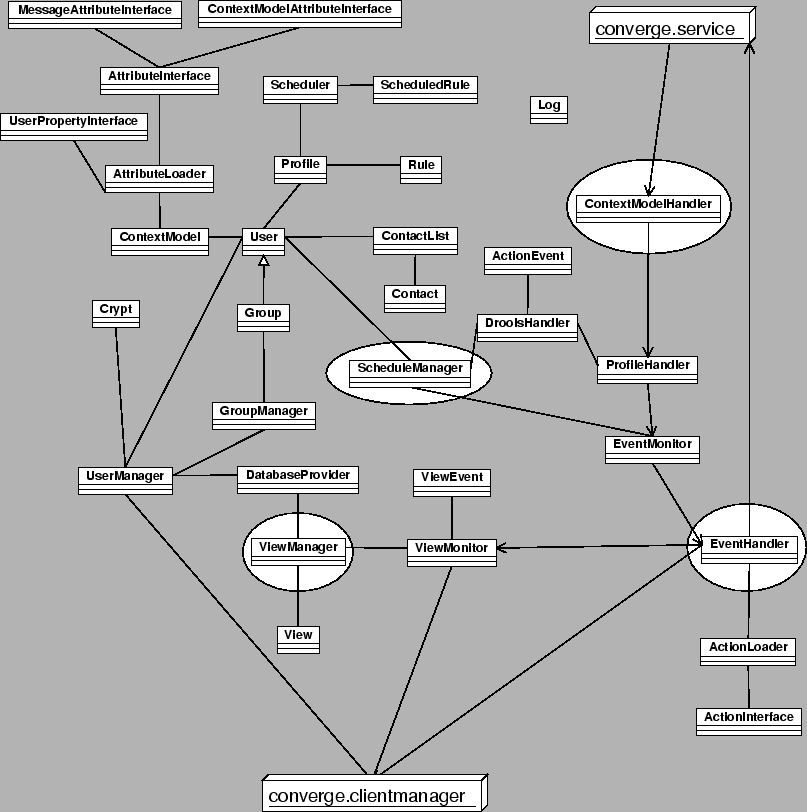

**Kuva 2:** Ytimen luokkakaavio, jossa soikiot kuvaavat säikeitä
$\includegraphics[height=0.72\textheight]{graphics/suunnittelu_kernel.eps}$

ContextModel

ContextModel-luokka tarjoaa attribuuttien hallintaa sekä vertailun viestiolion attribuutteihin. Kontekstimalli-ilmentymälle voidaan määritellä joukko attribuutteja, joihin liitetään arvo sekä vertailussa käytettävä laskusääntö. Näiden avulla luokka laskee itselleen arvon siitä kuinka hyvin viestiolion attribuuttien arvot toteuttavat laskusäännön määrittelemällä tavalla malliin liitettyjen attribuuttien arvovälejä. Saatu arvo liitetään viestiolioon ContextModelValueAttribute-tyyppisenä ( kts. luku A.1, sivulla ) attribuuttina.

Määrittely

:
class ContextModel implements XMLContentInterface

Konstruktorit

ContextModel(String name)
Alustaa uuden name-nimisen kontekstimalli ilmentymän valmiiksi, attribuuttien lisäämiselle
ContextModel(org.w3c.dom.Element contextModelElement)
Konstruktori, jolla kontekstimalli-ilmentymä muodostetaan antamalla ilmentymän tietosisältö XML-elementtinä.

Metodit

void addAttribute(String name, String expressionType, Object value, boolean forced, int weight)
Lisää kontekstimalliin uuden name-nimisen attribuutin, jonka arvoväli
määritellään value:ksi. Laskusääntö siitä miten tätä arvoväliä tullaan vertaamaan viestiolion samannimisen attribuutin arvoon annetaan expressionType:lla ( laskenta suoritetaan ''Viestiolion.Attribuutin.Arvo'' expressionType value ). Forced-parametrilla asetetaan, onko määritelty attribuutti kontekstimallin arvon laskennalle ehdoton vaatimus eli kontekstimalli ei saa arvoa, jos kyseisen attribuutin vertailu arvoväliin ei ole tosi. weight-parametri kertoo lisätyn attribuutin painoarvon kontekstimallissa.
protected void startProcessing( Message msg )
Laukaisee kontekstimalliolion suorituksen, jonka aikana malli laskee itselleen arvon. Tuo arvo liitetään MessageAttributeInterface:n toteuttavana attribuuttina msg-olioon, minkä nimeksi määräytyy ilmentymälle määritetty nimi.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla
String getModelName()
Palauttaa kontekstimalli-ilmentymälle annetun nimen.
ContextModelAttributeInterface[] getAllAttributes()
Palauttaa kontekstimalli-ilmentymään liitetyt attribuutit taulukkona.

ContextModelHandler

ContextModelHandler-luokan toiminta alkaa kun tiedonhakumoduuli lähettää järjestelmään saapuneen viestin luokan käsiteltäväksi. Toteutuksen tulee tukea viestien jatkuvaa saapumista siten, että viestien vastaanotto on säikeistettyä toimintaa. Kun uusi säie on käynnistetty viestin käsittelyyn, suoritetaan kontekstimallimuuttujien arvovälien vertailu viestiolion tarjoamiin konteksti- ja viestiattribuutteihin. Tämä vertailu suoritetaan kaikille vastaanottajana (useamman vastaaottajan viestit käsitellään jokaiselle erikseen) käsiteltävään käyttäjäan liitetyille kontekstimalleille (tämän tuloksena kontekstimallit liittävät itselleen saamat arvot viestiolioon nimetyiksi attribuuteiksi). Lopuksi suorittava säie antaa käsittelemänsä viestin edelleen käsiteltäväksi ProfileHandler-luokalle, jonka toiminta suoritetaan siis samassa säikeessä kuin ContextModelHandler:kin toiminta.

Määrittely

:
Public class ContextModelHandler
Private class Process extends Thread

Metodit

static synchronized void incomingMessage(Message msg)
Vastaanottaa uuden viestiolion ja luo uuden (Process) säikeen sen käsittelemiseksi.

ProfileHandler

ProfileHandlerissa aluksi käyttäjän oletusprofiilin säännöt, viesti ja tyhjä toimintatapahtuma annetaan DroolsHandlerille. Tämän jälkeen vertaillaan viestiolion eri kontekstimalliarvoja jokaisen profiilin hallinnoimien kontekstimallien kynnysarvoihin. Arvon ylityksestä seuraa viestin ja sääntöjen antaminen DroolsHandlerille, joka muokkaa toimintatapahtumaolioita sääntöjen mukaan. Saadut toimintatapahtumat annetaan viestin kanssa EventMonitorille.

Määrittely

:
class ProfileHandler

Konstruktorit

ProfileHandler(Message msg)
Luodaan uusi ProfileHandler-olio viestiä msg varten.

Metodit

void startProcessing()
Tämän metodi kutsu aloittaa ProfileHandlerin toiminnan suorituksen.

RuleHandler

RuleHandler hoitaa käyttän profiiliin liitettyjen sääntöjen käsittelystä.

Määrittely

:
class RuleHandler

Metodit

void processMessage(Message msg, Profile p, ActionEvent ae)
Tällä metodilla viestin msg tiedoista kerätään tietoja halutuista toiminnoista profiilin p sääntöjen avulla ActionEvent-tyyppiseen ae-olioon.
void processScheduledRule(User user, Scheduler sc, ActionEvent ae)
Tällä metodilla ajastetun käyttäjän user ja säännön sc avulla kerätään tietoja halutuista toimenpiteistä ae-olioon.

ActionEvent

ActionEvent-olioita käytetään Droolsin sääntöjenkäsittelyn yhteydessä keräämään sääntöjen päättelyn seurauksena syntyneitä toimintoja EventManagerin ymmärtämään muotoon.

Määrittely

:
class ActionEvent

Konstruktorit

ActionEvent()
Oletuskonstruktori
ActionEvent(ActionEvent event)
Kopiokonstruktori

Metodit

void addEvent(String key, String value)
Lisätään uusi tapahtuma, jonka nimi määritellään key-parametrin avulla ja arvo value -parametrillä. Tämän metodikutsun toistaminen samannimisellä tapahtumalla lisää tapahtumaan erillisiä arvoja.
void replaceEvent(String key, String value)
key-nimisen tapahtuman arvon muuttaminen siten, että kaikki vanhat arvot korvataan arvolla value.
void replaceEvent(String key, String oldvalue, String newvalue)
Etsitään key-nimisestä tapahtumasta arvo oldvalue ja korvataan se arvolla newvalue. Mikäli vanhaa arvoa ei löydy, suoritetaan addEvent-metodin kutsu.
void deleteEvent(String key)
Poistetaan kaikki key-nimisen tapahtuman arvot.
void deleteEvent(String key, String oldvalue)
Poistetaan key-nimisen tapahtuman arvo oldvalue.
HashMap getEvents()
Tämän metodin avulla EventManager pääsee käsiksi olion sisältämiin tapahtumiin.

EventMonitor

EventMonitorissa hallitaan ytimen sisään tulleiden viestien käsittelyssä ja ajastetuissa säännöissä syntyneiden tapahtumaolioiden tallentamista siihen saakka, kunnes omassa säikeessä toimiva EventManager hoitaa viestien jatkokäsittelyn.

Määrittely

:
class EventMonitor

Metodit

synchronized incomingEvent(Object o, ActionEvent evt)
Uuden tapahtumaolion lisääminen parametrien o ja evt avulla.
synchronized Pair removeEvent()
Vanhimman käsittelemättömän olio-tapahtumaolio -parin poisto EventMonitorista.
static EventMonitor getInstance()
Palauttaa arvonaan järjestelmän ainoan EventMonitor-olion.

EventManager

EventManager-luokka suorittaa tapahtumaolioiden määrittelemiä toimintoja. ActionInterface-tyyppisten olioiden avulla se suorittaa muun muassa viestien kantaanlisäyksen, näkymien hallinnan ja viestien lähettämiseen liittyvät toiminnot.

Määrittely

:
class EventManager extends Thread

Metodit

static EventManager getInstance()
Palauttaa arvonaan järjestelmän ainoan EventManager-olion.
void run()
EventManager-säikeen käynnistyessä alkaa run-metodin suoritus, jossa
EventMonitorilta haetaan viesti-tapahtumaolio tai ajastettu sääntö-tapahtumaolio -pareja ja toimitaan tapahtumaolion määritysten mukaisesti.

ActionLoader

ActionLoader-luokalla ladataan (tarvittaessa dynaamisesti) ActionInterface-rajapinnan toteuttavia luokkia järjestelmän käyttöön.

Määrittely

:
class ActionLoader

Metodit

static ActionInterface newActionInstance(String name)
Palveluna luodaan ActionInterface ilmentymä, joka tarjoaa toteutuksen name-nimiselle toiminnolle. Jos luonti epäonnistuu palautetaan null.
static synchronized void loadClasses()
Ladataan Action-toteutusluokat, ja tarkastetaan niiden tarjoamat toteutukset.

View

View-tyyppisillä olioilla kuvataan tietokannan näkymien sisältöä.

Määrittely

:
class View implements XMLContentInterface

Metodit

String getName()
Palautetaan näkymän nimi.
String[] getMessageIDs()
Palautetaan kaikkien näkymään liitettyjen viestien tunnukset.

ViewMonitor

Järjestelmässä ViewMonitor-luokka huolehtii viestien ja näkymien muutosten synkronoinnista.

Määrittely

:
class ViewMonitor

Metodit

static void setMessageToView(Message msg, String view)
Luodaan pyyntö viestin msg lisäämisestä näkymään view.
static void setMessageToView(User user, String id, String view)
Luodaan pyyntö viestin id liittämisestä käyttäjän user näkymään view.
static void deleteMessageFromView(User user, String id, String view)
Viestin id poistaminen käyttäjän user näkymästä view.
static void deleteMessage(User user, String id)
Käyttäjän user viestin id poistaminen kaikista näkymistä ja kannasta.
static View getView(User user, String view)
Palautetaan käyttäjän user näkymä view.
static Document getMessage(User user, String id)
Palautetaan käyttäjän user viesti id.
static String[] getViewNames(User user)
Palautetaan käyttäjän user kaikkien näkymien nimet.

ViewEvent

ViewEvent on apuluokka ViewMonitorin ja ViewManagerin välillä. ViewEvent-olioiden avulla ViewManager suorittaa viestiin ja näkymiin liitettyviä pyydettyjä toimintoja.

Määrittely

:
class ViewEvent

Konstruktorit

ViewEvent(int type, Message msg, String view)
Luodaan uusi ViewEvent tyypin type, viestin msg ja näkymän view avulla.
ViewEvent(int type, MessageID id, String view)
Luodaan uusi ViewEvent tyypin type, viestin tunnisteen id ja näkymän view avulla.
ViewEvent(int type, Message msg)
Luodaan uusi ViewEvent tyypin type ja viestin msg avulla.
ViewEvent(int type, MessageID id)
Luodaan uusi ViewEvent tyypin type ja viestin tunnisteen id avulla.
ViewEvent(User user, int type, String view)
Luodaan uusi ViewEvent käyttäjän user, tyypin type ja näkymän view avulla.

Kentät

final int DELETE_MESSAGE_TOTAL
Tyyppi: tuhoa viesti järjestelmästä.
final int DELETE_MESSAGE_VIEW
Tyyppi: tuhoa viesti mäkymästä.
final int ADD_MESSAGE
Tyyppi: Liitä viesti näkymään.
final int ADD_BY_MESSAGE_ID
Tyyppi: Liitä viesti näkymään viestin tunnisteen avulla.
final int GET_VIEW
Tyyppi: Hae näkymä.
final int GET_MESSAGE
Tyyppi: Hae viesti.

ViewManager

ViewManager huolehtii ViewMonitorille annettujen näkymien ja viestien muutospyyntöjen käsittelemisestä. Järjestelmässä oleva yksi ainoa ViewManager kuuntelee ViewMonitorille tulevia pyyntöjä ja suorittaa niitä saapumisjärjestyksessä. Mahdolliset muutokset tietokantaan hoidetaan DatabaseProviderin kautta.

Määrittely

:
class ViewManager

Metodit

static ViewManager getInstance()
Palautetaan järjestelmän ainoa ViewManager-olio.

DatabaseProvider

DatabaseProvider tarjoaa tietokantapalveluita muille järjestelmän olioille. Tietokantana se käyttää Apache organisaation Xindice XML-tietokantaa, ja tästä syystä suoritettavat kyselyt ovat lähinnä DOM-puiden läpikäyntiä. Tulevaisuudessa myös XPath-kyselyt ja XUpdate-päivitykset voivat olla mahdollisia.

Määrittely

:
class DatabaseProvider

Metodit

static DatabaseProvider getInstance() Palautetaan järjestelmän ainoa DatabaseProvider-olio.
protected synchronized Collection getUserCollection(String name)
Palautetaan käyttäjän name kokoelma.
protected synchronized Collection newUserCollection(String name)
Luodaan uusi kokoelma käyttäjää name varten.
protected synchronized void removeUserCollection(String name)
Poistetaan käyttäjän name kokoelma kannasta.
protected synchronized void setDocument(Collection col, String sub, String id, Document dom)
Asetaan dokumentti dom tunnisteella id kokoelmaan col, tai mikäli sub ei ole null, kokoelman col alikokoelmaan sub.
protected synchronized Document getDocument(Collection col, String sub, String id)
Palautetaan dokumentti id kokoelmasta col, tai mikäli sub ei ole null, kokoelman col alikokoelmasta sub.
protected synchronized void deleteDocument(Collection col, String sub, String id)
Poistetaan dokumentti id kokoelmasta col, tai mikäli sub ei ole null, kokoelman col alikokoelmasta sub.

Crypt

Crypt-luokka tarjoaa palveluita datan salaamiseksi salasanan avulla.

Määrittely

:
class Crypt

Metodit

static String encode(String pw, byte[] data)
Salataan data-parametrin sisältämä tieto salasanalla pw ja palautetaan salattu tietosisältö base64-muotoisena String-oliona.
static String decode(String pw, String crypted)
Salasanan pw avulla puretaan crypted-parametrin base64-muodossa antama salattu tieto ja palautetaan salaamaton tieto.

User

User-luokan ilmentymillä ylläpidetään järjestelmässä eri käyttäjien tietoja. Ilmentymät sisältävät profiileja, kontekstimalleja, viittauksia tiedonlähteisiin, ominaisuusolioita ja kontaktilistan.

Määrittely

:
class User

Konstruktorit

protected User(String name, String password)
Uuden User-olion luominen on sallittua vain ytimessä (pakkaus converge.kernel). Parametreinä nimi, name ja salasana, password

Metodit

synchronized void readLock(Object locker)
Olio voidaan lukulukita, jolloin kukaan ei voi muuttaa olion tietoja. Lukulukkoja User-oliota kohti voi olla useita. Parametrinä locker saadaan se olio, joka lukituksen haluaa tehdä.
synchronized void writeLock(Object locker)
User-olio voidaan kirjoituslukita, jolloin lukuoperaatiot on estetty. Kirjoituslukon tulisi olla päällä mahdollisimman vähän aikaa, sillä lukituksen ollessa päällä vain yksi olio tai luokka pystyy käsittelemään User-ilmentymää. Parametrinä locker saadaan se olio, joka lukituksen haluaa tehdä.
synchronized void releaseLock(Object locker)
Lukon vapautus, toimii sekä luku- että kirjoituslukoille. Parametrinä locker saadaan se olio, jonka saama lukko vapautetaan.
synchronized boolean hasLock(Object locker)
Voidaan testata onko oliolla locker User-olion lukko.
ArrayList getContextModels()
Palautetaan käyttäjän kaikki konteksimallit.
void addContextModel(ContextModel model)
Lisätään kontekstimalli model.
ArrayList getProfiles()
Palautetaan kaikki käyttäjän profiilit.
void addProfile(Profile profile)
Lisätään profiili profile.
void addDatasource(Datasource src)
Lisätään uusi tiedonlähde src.
void deleteDatasource(Datasource src)
Poistetaan tiedonlähde src.
Datasource getDatasource(String name)
Palautetaan tiedonlähde nimen name perusteella.
String[] getDatasourceNames()
Palautetaan kaikkien User-olioon liitettyjen Datasource-olioiden nimet.
ContactList getContactList()
Palautetaan käyttäjän kontaktilista.
UserPropertyInterface getProperty(String name)
Pyydetään käyttäjäoliolta ominaisuusoliota nimen name perusteella.
void setProperty(String name, Object value)
Asetetaan ominaisuusolion name arvoksi value.
void save()
Kun käyttäjän tiedot halutaan tallentaa tietokantaan, kutsutaan tätä metodia.

UserManager

UserManager hallinnoi käyttäjäolioita ja huolehtii niiden kantaantallennuksesta.

Määrittely

:
class UserManager

Metodit

static UserManager getInstance()
Palautetaan järjestelmän ainoa UserManager-olio.
User getUser(String name, String password)
Palautetaan User-olio nimen ja salasanan perusteella.
User newUser(String name, String password)
Luodaan uusi käyttäjä nimellä name ja salasanalla password, mikäli sellaista ei jo järjestelmässä ole.
boolean hasUser(String name)
Onko järjestelmässä käyttäjää nimeltä name.
synchronized void saveUser(User user)
Tallennetaan käyttäjän user tiedot kantaan, mikäli käyttäjän tiedot ovat muuttuneet edellisen tallennuksen jälkeen.
protected String[] getUserNames()
Palautetaan järjestelmän käyttäjien nimet.
static void main(String[] args)
Järjestelmän käynnistäminen.

Group

Järjestelmän ylläpitäjä voi muodostaa käyttäjäryhmiä, joita kuvaa Group-luokka. Käyttäjäryhmien toiminta on useilta osin sama kuin varsinaisilla käyttäjillä, mutta ryhmillä ei ole näkymiä eikä kontaktilistoja. Ryhmälle tullut viesti käsitellään samoin kuin tavallisetkin viestit, mutta ProfileHandler ei annakaan viestiä EventMonitorille, vaan siitä luodaan kopio jokaista ryhmän jäsentä varten, mitkä käsitellään uudestaan jokaisen ryhmän jäsenen kontekstimallien ja sääntöjen avulla.

Määrittely

:
class Group extends User implements XMLContentInterface

Konstruktorit

protected Group(String name, String password, String[] userNames)
Uuden ryhmän name luominen salasanalla password ja käyttäjillä userNames.

Metodit

ContactList getContactList()
Group-oliot eivät sisällä kontaktilistoja, joten tämä metodi palauttaa aina null-arvon.
String[] getUserNames()
Palautetaan merkkijonotaulukkona tieto kaikista ryhmään kuuluvista
käyttäjistä.
void addUser(String name)
Uuden käyttäjän name lisääminen.
boolean hasUser(String name)
Kuuluuko ryhmään käyttäjä name.
void removeUser(String name)
Käyttäjän name poistaminen ryhmästä.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

GroupManager

GroupManager hallinnoi ryhmäolioita ja huolehtii niiden kantaantallennuksesta.

Määrittely

:
class GroupManager

Metodit

static GroupManager getInstance()
Palauttaa järjestelmän ainoan GroupManager olion.
protected synchronized Group newGroup(Group grp)
Uuden ryhmän lisääminen järjestelmään.
synchronized Group getGroup(String name, String password)
Palautetaan ryhmä name, jos salasana password on oikein. Muuten palautetaan null-arvo.
synchronized boolean hasGroup(String name)
Onko järjestelmässä ryhmää nimeltä name.
synchronized void saveGroup(Group grp)
Tallennetaan ryhmä grp, jos sen tiedot ovat muuttuneet edellisen tallennuksen jälkeen.
protected synchronized void saveAllGroups()
Kutsutaan saveGroup-metodia kaikille ryhmille.
protected synchronized void loadGroups()
Ladataan ryhmät järjestelmään.

Profile

Profile-oliolla kuvataan järjestelmässä käyttäjään liitettyä profiilia. Se sisältää tiedon siihen liitettyjen kontekstimallien kynnysarvoista, ajastetuista säännöistä ja varsinaisista viestin hallintaan liittyvistä säännöistä.

Määrittely

:
class Profile implements XMLContentInterface

Konstruktorit

Profile(User user, String name)
Luodaan käyttäjälle user uusi profiili nimeltä name.

Metodit

boolean isActive()
Onko profiili aktiivinen.
void setActive(boolean active)
Asetetaan profiilin aktiivisuus parametrillä active.
Rule getRule(String name)
Palautetaan sääntö nimen name perusteella.
void setRule(String name, Rule rule)
Lisätään sääntö rule nimen name perusteella.
void deleteRule(String name)
Poistetaan sääntö nimeltä name.
String[] getRuleNames()
Palautetaan kaikkien profiilin sääntöjen nimet.
void addScheduledRule(Scheduler rule)
Lisätään ajastettu sääntö rule.
void removeAllScheduledRules()
Poistetaan kaikki ajastetut säännöt.
List getAllScheduledRules()
Palautetaan kaikki ajastetut säännöt listana.
void setContextModelValue(String name, int value)
Lisätään profiiliin uusi kontekstimallin kynnysarvo.
void removeContextModel(String name)
Poistetaan profiilista viittaus kontekstimalliin.
Set getContextModels()
Palautetaan profiilin viittaamat kontekstimallit.
void save()
Tallennetaan profiili. Tämä kutsuu User-olion save-metodia.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla .

Rule

Rule-luokalla kuvataan järjestelmässä käytettäviä sääntöjä, jotka ovat muodoltaan ehdot-toiminnot -pareja.

Määrittely

:
class Rule implements XMLContentInterface

Konstruktorit

Rule(String name)
Luodaan uusi sääntö, jonka nimi on name.

Kentät

static final int EVENT_ADD
Uuden toiminnan lisäys.
static final int EVENT_REPLACE
Toiminnan korvaus.
static final int EVENT_DELETE
Toiminnan poisto.

Metodit

String getName()
Palautetaan säännön nimi.
void addCondition(String attributeName, String value, String expressionType)
Lisätään säännön ehtoon vertailu attributeName-attribuutin ja arvon value välillä expressionType:n mukaisesti esimerkiksi Sender = ''Ville Mäkelä, Maija Mäkelä''. AttributeName viittaa suoraan loogisiin attribuuttien nimiin .
void addContactListCondition(String attributeName, String value, String expressionType)
Lisätään sääntöön vertailu attributeName-attribuutin ja kontaktilistaviittauksen value välillä expressionType:n mukaisesti. Eli esimerkiksi addContactListCondition(''sender'', ''/'', ''in'') kysyy löytyykö käyttäjän kontaktilistalta attribuutin ''sender''-määrittelemä henkilö. (Tämä prototyyppi ei tule tukemaan muun tyyppisiä kysymyksiä kontaktilistaan liittyen, eli vain attributeName -parametriä voidaan muuttaa.)
void nextCondition(String conditionalOperator)
Jatketaan ilmentymän sisältämää ehtoa conditionalOperator:n mukaisesti.
void consequence(int eventType, String eventname, String eventvalue)
Säännön tyyppi on eventType ja toiminta määritellään avain eventname - arvo eventvalue pareina.
void consequence(int eventType, String eventname, String oldvalue, String newvalue)
Säännön tyyppi on eventType ja toiminta määritellään avain eventname - arvo eventvalue pareina, Mahdollinen vanha arvo oldvalue korvataan uudella.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla .

Contact

Contact-luokka kuvaa yhtä kontaktilistassa olevaa tietoalkiota. Rakenteeltaan Contact on nimetty hajautustaulu, eli sillä on nimi ja muut tiedot esitetään avain-arvo -pareina.

Määrittely

:
class Contact implements XMLContentInterface

Konstruktorit

Contact(String name)
Luodaan uusi name-niminen Contact-olio.

Metodit

String getName()
Palautetaan Contact-olion nimi.
String get(String key)
Palautetaan avaimeen key liitetty arvo.
void set(String key, String value)
Lisätään uusi tieto avaimella key ja arvolla value. Korvataan mahdollinen vanha arvo.
Set getKeys()
Palautetaan Contact-olion kaikkien avain-arvo -parien avaimet.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

ContactList

Jokaisella järjestelmän käyttäjällä on yksi kontaktilista (ContactList), joka voi sisältää sekä varsinaisia kontaktitietoja (Contact) että toisia kontaktilistoja.

Määrittely

:
class ContactList implements XMLContentInterface

Konstruktorit

ContactList(String name) Luodaan uusi kontaktilista.

Metodit

java.util.Set getContactNames()
Palautetaan kaikkien ContactList-olion sisältämien Contact-olioiden nimet siten, että myös olion sisältämien muiden ContactList-olioiden getContactNames-metodia kutsutaan ja palautetaan niistä saadut arvot.
Contact getContact(String name)
Etsitään nimellä name kontakti tietoa. Myös alikontaktilistojen tiedot tutkitaan
java.util.Set getContactListNames()
Palautetaan kontaktilistan alikontaktilistat.
ContactList getContactList(String name)
Etsitään ContactList-olio nimen name perusteella.
void addContact(Contact contact)
Lisätään uusi kontaktitieto contact.
void addNewContactList(ContactList clist)
Lisätään uusi alikontaktilista clist
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

ScheduledRule

ScheduledRule muuttaa Rule-luokan määrityksiä siten, että sääntöjä voidaan käyttää myös ajastetuissa säännöissä. Tämä tarkoittaa erityisesti Droolsin käyttämän Message-olioviittauksen muuttamista User-tyyppiseksi.

Määrittely

:
class ScheduledRule extends Rule

Metodit

void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

ScheduleManager

ScheduleManager käy säännöllisin väliajoin läpi käyttäjien aktiivisten profiilien ajastetut säännöt ja mikäli jokin sääntö tulee laukaista, käytetään hyväksi DroolsHandlerin palveluita. Tämän jälkeen sääntöjen käsittelyssä syntynyt ActionEvent annetaan EventMonitorille, jolta EventManager sen myöhemmin pyytää ja suorittaa halutun toiminnon.

Määrittely

:
class ScheduleManager extends Thread

Metodit

static ScheduleManager getInstance()
Palautetaan järjestelmän ainoa ScheduleHandler-olio.
void run()
Säikeen toiminnallisuus on run-metodisssa.

Scheduler

Scheduler kuvaa aikaväliä tai tarkkaa aikaa, jolloin jonkin toiminnon pitäisi tapahtua.

Määrittely

:
class Scheduler implements XMLContentInterface

Konstruktorit

Scheduler(Profile p, int type, int multiply)
Luodaan uusi profiiliin p liitettävä ajastus tyypin type ja kertoimen multiply avulla.
Scheduler(Profile p, Date date)
Luodaan uusi profiiliin p liitettävä kerran suoritettava ajatus päivämääräolion date avulla.

Kentät

static final int MINUTE
Tyyppi: minuutti.
static final int HOUR
Tyyppi: tunti.
static final int DAY
Tyyppi: vuorokausi.
static final int WEEK
Tyyppi: viikko.
static final int MONTH
Tyyppi: kuukausi.

Metodit

boolean exact()
Onko ajastus luotu Date-olion avulla, jolloin tiedetään tarkasti milloin ajastuksen tulisi laueta.
Date getDate()
Palautetaan date-olio.
long getInterval()
Palautetaan ajastuksen laukeamisväli sekunneissa.
void addRule(String name, Rule rule)
Lisätään ajastukseen uusi sääntö rule nimeltään name.
void deleteRule(String name)
Poistetaan sääntö nimeltä name.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

XMLUtil

XMLUtil-luokka tarjoaa XML:n käsittelyä helpottavia staattisia metodeja.

Määrittely

:
class XMLUtil

Kentät

static final String NS_DROOLS
Droolsin nimiavaruus.
static final String NS_DROOLS_JAVA
Droolsin vaatima Javan nimiavaruus.

Metodit

static Document newXMLDocument()
Luodaan uusi w3c.org.dom.Document -tyyppinen olio.
static Document newDroolsDocument()
Luodaan uusi w3c.org.dom.Document -tyyppinen olio, joka pitää sisällään Droolsin tarvitsemia XML-elementtejä.

Log

Log-luokkaa käytetään järjestelmän lokitietojen tallennukseen.

Määrittely

:
class Log

Kentät

static PrintStream out
Järjestelmän oletustulostusvirta.
static PrintStream err
Järjestelmän virhetulostusvirta.

Metodit

static PrintStream output(String name)
Palautetaan viittaus name-nimiseen tulostusvirtaan, jonka avulla tiedot tallennetaan tulostusvirran nimiseen tiedostoon.
static synchronized void flush() Kutsutaan java.io.PrintStream-luokan flush-metodia kaikille järjestelmän loki-tulostusvirroille.

Rajapinnat

ActionInterface

ActionInterface:lla määritetään ne toiminnallisuudet, jotka jokaisen järjestelmään toteutettavan toiminnallisuusluokan on tarjottava. Toteutusvaiheessa tällaisia luokkia tullaan tekemään esimerkiksi viestien lähettämistä ja hakua varten.

Määrittely

:
interface ActionEvent extends XMLContentInterface

Metodit

void setValue(User user, Object ob, String[] values)
Asetetaan toiminnan suorittamiseksi arvoja, missä toiminta liitetään käyttäjään user, käyttäjän johonkin olioon ob (esimerkiksi Message) sekä arvotaulukon values sisältämien arvojen avulla. Values-arvotaulukon sisältö riippuu kutsutun toteutus luokan toiminnallisuuden ohjaamiseksi tarvittavista tiedoista, jotka voivat olla esimerkiksi joukko tietokantakyselyjä.
void doAction( String action )
Metodi laukaisee ilmentymän toiminnan, se mitä luokan tarjoamista toiminnalisuuksista annetuilla arvoilla halutaan laukaista määritetään action-parametrilla.
String[] supportedActions()
String-tyyppinen taulukko toiminnallisuuksista, joiden toteutuksen luokka tarjoaa. Taulukon sisältämät määritykset ovat doAction-metodin hyväksymiä syötteitä.

XMLContentInterface

XMLContentInterface-rajapinnan toteuttavien luokkien on osattava luoda omasta tietosisällöstään XML-kuvaus, jonka avulla ilmentymät voidaan myöhemmin palauttaa samaan tilaan kuin missä ne olivat kuvauksen luonnin yhteydessä.

Määrittely

:
interface XMLContentInterface

Metodit

void createXML(Element parent)
Parametrinä parent saadaan se XML-elementti, johon olion pitäisi liittää oma XML-kuvauksensa org.w3c.dom.Node -rajapinnan appendChild() -metodilla (lapsielementiksi).
boolean loadXML(Element myContent)
Oliota kutsuttaessa loadXML-metodilla, muuttaa se tilansa vastaamaan parametrinä saatua tietosisältöä, jonka kuvaus löytyy myContent-parametrista.

Attribuuttiluokat ja -rajapinnat

pakkaus converge.attribute

UserPropertyInterface

UserPropertyInterface:lla määritetään ne ominaisuudet, jotka jokaisen käyttäjäolioon liitettävien ominaisuuksien toteutusluokkien on tarjottava. Tällaisia ominaisuuksia ovat kaikki käyttäjän ulkomaailman kontekstia kuvaavat tiedot esimerkiksi käyttäjän paikkatieto ( ''paikannus''=''Helsinki,Kallio,Toinen Linja 10'' ) tai päätelaitteen saavutettavuus ( ''GSM-OnLine''=''false'' ).

Määrittely

:
interface UserPropertyInterface

Metodit

booleancompare( String expressionType, Object value )
Metodi jonka avulla voidaan vertailla annettavaa arvoa ilmentymän sisältämään arvotietosisältöön. Laskenta suoritetaan, ''Ilmentymän arvo'' expressionType value esim. 100 < value. Epäselvän laskusäännön tapauksessa palautetaanfalse.
void setUser( User user )
Asettaa ilmentymään liitetyn käyttäjäolion
void setValue( Object value )
Ilmentymän arvotietosisältö alustetaan antamalla value.
Object getValue( User user )
Ilmentymän arvotietosisältö palautetaan Object-tyyppisenä oliona jonka todellinen tyyppi riippuu kutsutun ilmentymän toteutuksesta eli mitä ja miten luokka käsittelee omaa arvotietosisältöään.
String[] supportedAttributes()
String-tyyppinen taulukko niiden kaikkien attribuuttien loogisista nimistä joille toteutettu luokka tarjoaa käsittelyn toteutuksen.

AttributeInterface

AttributeInterface:lla määritetään ne ominaisuudet, jotka jokaisen attribuuttien käsittelyn toteuttavien luokkien on tarjottava.

Määrittely

:
interface AttributeInterface extends XMLContentInterface

Metodit

void setName(String name)
Asetetaan attribuutin nimi.
String getName()
Palauttaa ilmentymälle annetun nimen, joka vastaa loogista attribuutin nimeä, jolle ilmentymä tarjoaa toteutuksen.
void setValue( Object value )
Ilmentymän arvotietosisältö alustetaan antamalla value. Toteutus itse käsittelee Object-tyypiä kuten se sitä tarvitsee.
String[] supportedAttributes()
Jokaisen attribuuttien käsittelyyn toteutetun luokan on pystyttävä kertomaan niiden kaikkien attribuuttien loogiset nimet, joiden käsittelyt se tarjoaa.

MessageAttributeInterface

MessageAttributeInterface:lla määritetään kaikki ne ominaisuudet, jotka viestiolioon liitettävien attribuuttiolioiden toteutusluokkien on tarjottava.

Määrittely

:
interface MessageAttributeInterface extends AttributeInterface

Metodit

boolean compare(String ExpressionType, Object value )
Metodi jonka avulla voidaan vertailla annettavaa arvoa ilmentymän sisältämään arvotietosisältöön. Laskenta suoritetaan, ''Ilmentymän arvo'' expressionType value esim. 100 < value. Epäselvän laskusäännön tapauksessa palautetaan false.
Object getValue()
Ilmentymän arvotietosisältö palautetaan Object-tyyppisenä oliona jonka todellinen tyyppi riippuu kutsutun ilmentymän toteutuksesta eli mitä ja miten luokka käsittelee omaa arvotietosisältöään.

ContextModelAttributeInterface

ContextModelAttributeInterface:lla määritetään ne ominaisuudet, jotka kontekstimalliolioon liitettävien attribuuttiolioiden toteutusluokkien on tarjottava.

Määrittely

:
interface ContextModelAttributeInterface extends AttributeInterface

Metodit

boolean compare(Message msg)
Suorittaa vertailun ilmentymän oman arvotietosisällön ja msg-olioon liitetyn samannimisen attribuutin arvotietosisällön välillä käyttämällä ilmentymään asetettua laskusääntöä. Laskenta suoritetaan ''Ilmentymän arvo'' laskusääntö msg:n attribuutin arvo esim. 100 < msg.attr.value.
void setExpressionType(String type)
Ilmentymän compare-metodin laskennassa käytettävä laskusäännön asetus. Type-parametriksi hyväksyttäviä arvoja ''<'', ''>'', ''>='', ''<='', ''='' ja ''in'', joista viimeinen tarkoittaa attribuutista riippuen joko alimerkkijonoa tai alkiota taulukossa.
Object getValue()
Ilmentymän sisältämä arvotietosisältö palautetaan Object-tyyppisenä, jonka todellinen tyyppi riippuu luokan toteutuksesta.
String getExpressionType()
Palauttaa ilmentymän vertalulaskennassa käytettävän laskusäännön.

AttributeLoader

AttributeLoader-luokalla ladataan (tarvittaessa dynaamisesti) AttributeInterface -rajapinnan toteuttavia luokkia järjestelmän käyttöön.

Määrittely

:
class AttributeLoader

Metodit

static UserPropertyInterface newUserPropertyInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa käyttäjäominaisuudelta vaadittavat ominaisuudet (UserPropertyInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
static ContextModelAttributeInterface
newContextModelAttributeInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa kontekstimalliattribuutilta vaadittavat ominaisuudet (ContextModelAttributeInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
static MessageAttributeInterface
newMessageAttributeInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa viestiolioattribuutilta vaadittavat ominaisuudet (MessageAttributeInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
static synchronized void loadClasses()
Luokka-metodi, jonka suorituksessa käydään kaikki attribuuttien toteutuksia tarjoavat luokat läpi. Tällöin päivitettään AttributeLoaderin tietosisältö siitä, minkä nimisille attribuuteille luokat tarjoavat toteutuksen.

Rajapinta tiedonhakumoduulille

Ytimen tiedonhakumoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

5.1.2 ContextModelHandler, s.
5.1.15 User, s.
5.3.2 AttributeInterface, s.
5.3.3 MessageAttributeInterface, s.

Rajapinta asiakasmoduulille

Ytimen asiakasmoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

5.1.16 UserManager, s.
5.1.15 User, s.
5.1.18 GroupManager, s.
5.1.17 Group, s.
5.1.19 Profile, s.
5.1.1 ContextModel, s.
5.1.20 Rule, s.
5.1.25 Scheduler, s.
5.1.10 ViewMonitor, s.
5.1.9 View, s.
5.1.21 Contact, s.
5.1.22 ContactList, s.
5.1.27 Log, s.

Tiedonhakumoduuli

Tiedonhakumoduuli huolehtii yhteyksistä muihin Internetin palvelimiin. Moduuli käyttää hyväkseen JavaMail- ja Java Secure Socket Extension -paketteja (katso http://java.sun.com/products/javamail/ ja http://java.sun.com/products/jsse/). Järjestelmän ydin kutsuu tiedonhakumoduulia kun käyttäjälle saapuneet uudet viestit halutaan noutaa, ja viestit noudettuaan tiedonhakumoduuli muuttaa ne järjestelmän sisäiseen muotoon ja välittää ne järjestemän ytimelle jatkokäsittelyä varten.

Luokat

Pakkaus converge.service

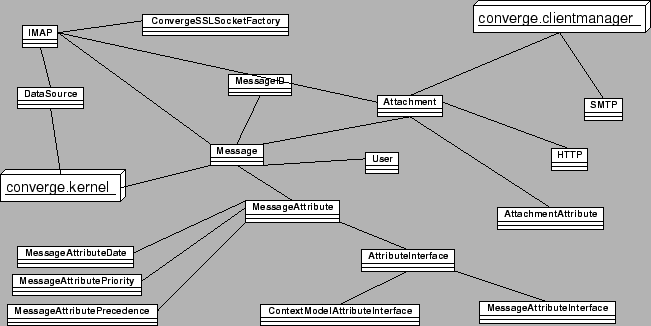

**Kuva 3:** Tiedonhakumoduulin luokkakaavio
$\includegraphics[height=0.29\textheight]{graphics/suunnittelu_service.eps}$

DataSource

DataSource on abstrakti yläluokka kaikille tiedonlähteille. Luokka tarjoaa aliluokilleen joitakin tiettyjä yleisiä metodeja, mutta suurin osa metodeista pitää tehdä tiedonlähdekohtaisesti. DataSource-luokasta ei tehdä koskaan ilmentymiä, ainoastaan sen aliluokista.

Määrittely

:
public abstract class DataSource
implements converge.kernel.XMLContentInterface

Kentät

private String dataSourceName
Tiedonlähteen luonnollinen nimi, esim. "Yliopiston IMAP".
private String latestErrorMessage
Viimeisin tiedonlähdettä käytettäessä tullut virheilmoitus.

Metodit

abstract void getNewData(User user)
Tätä kutsutaan ytimestä kun halutaan hakea uudet viestit.
String getName()
Palauttaa tiedonlähteen luonnollisen nimen.
void setName(String newName)
Asettaa tiedonlähteen luonnollisen nimen.
abstract String getType()
Palauttaa tiedonlähteen tyypin, esim. "IMAPitem boolean isValid()
Palauttaa tiedon siitä, onko tiedonlähde kunnossa eli onko tietoa haettaessa tullut ongelmia.
String getErrorMessage()
Palauttaa viimeksi tulleen tiedonlähteen virheilmoituksen, null jos ei virheitä.
abstract void createXML(Element parent)
Katso 5.2.2 sivulla .
abstract boolean loadXML(Element myContent)
Katso 5.2.2 sivulla .

IMAP

IMAP on DataSource-luokan aliluokka ja laajentaa DataSourcea toteuttamalla tuen IMAP-postilaatikoille.

Määrittely

:
public class IMAP
extends DataSource

Konstruktorit

IMAP(String dataSourceName, String serverAddress, String serverLogin, String serverPassword)

Kentät

private String serverAddress
Palvelimen osoite, esim. ml.mappi.helsinki.fi
private String serverLogin
Käyttäjänimi.
private String serverPassword
Salasana.
private Date lastchecked
Milloin postit on viimeksi tarkistettu.

Metodit

void getNewData(User user)
Tätä metodia kutsutaan ytimestä kun halutaan hakea uudet postit.
String getType()
Palauttaa tiedonlähteen tyypin "IMAPitem void getAttachment(String URL, PipedOutputStream pipe)
Tätä metodia kutsutaan Attachment-luokasta kun haetaan liitetiedosto IMAP-postilaatikosta. Metodi hakee liitetiedostot URL ja kirjoittaa sen putkeen pipe.
AttachmentAttributes getAttachmentAttributes(String URL)
Tätä metodia kutsutaan Attachment-luokasta kun halutaan tietää liitetiedoston URL ominaisuudet.
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla .

HTTP

HTTP hakee tiedostoja HTTP-protokollan avulla, käytetään ensisijaisesti liitetiedostojen hakemiseen.

Määrittely

:
class HTTP

Metodit

void getAttachment(String URL, PipedOutputStream pipe)
Tätä metodia kutsutaan Attachment-luokasta kun haetaan liitetiedosto WWW:stä. Metodi hakee liitetiedostot URL ja kirjoittaa sen putkeen pipe.
AttachmentAttributes getAttachmentAttributes(String URL)
Tätä metodia kutsutaan Attachment-luokasta kun halutaan tietää liitetiedoston URL ominaisuudet.

SMTP

SMTP hoitaa sähköpostiviestien lähettämisen.

Määrittely

:
public class SMTP

Metodit

static void sendMail(String from, String to, String subject, String message)
Lähettää sähköpostiviestin annetuilla parametreilla.

Message

Message sisältää viestin järjestelmän sisäisessä muodossa.

Määrittely

:
public class Message
implements converge.kernel.XMLContentInterface

Konstruktorit

public Message(User user, Document doc)
Muodostaa uuden Message-olion XML-dokumentista doc ja asettaa käyttäjäksi user.
protected Message(User user)
Luo tyhjän Message-olion, luo uuden attribuutin Converge_msgid ja asettaa käyttäjäksi user.

Kentät

private User user
Järjestelmän käyttäjä, jolle tämä viesti on tullut.
private Attribute[] attr
Viestiattribuuttien taulukko.
private Attachment[] attachments
Tiedot viestiin liitetyistä liitetiedostoista.

Metodit

User getUser()
Palauttaa viestin sisältämän käyttäjäolion.
MessageAttributeInterface getMessageAttribute(String name)
Palauttaa name-nimisen viestiattribuutin.
void setMessageAttribute(String name, Object value, boolean permanent)
Asettaa name-nimisen viestiattribuutin arvoksi olion value, attribuutti tallennetaan myös kantaan jos permanent on true.
Attachment[] getAttachmentList()
Palauttaa listan viestin mukana tulleista liitetiedostoista
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla .

Email

Email on luokka, joka osaa muuntaa saamansa Internetin sähköpostiviestin järjestelmän sisäiseen muotoon.

Määrittely

:
public class Email

Metodit

static Message Email(User user, MimeMessage mm)
Muodostaa uuden Message-olion JavaMail-oliosta mm ja asettaa käyttäjäksi user. Palauttaa null jos viestin muodostaminen ei onnistu.

Attribute

Attribute on abstrakti yliluokka muille Attribute-sarjan luokille. Yksi Attribute-sarjan aliluokan ilmentymä pitää sisällään yhden viestin attribuutin (lähettäjä, otsikko, lähetysaika, tärkeys, viestityyppi). Erityyppisiä attribuutteja varten luodaan omia aliluokkia Attributesta, esim. merkkijonoja varten on luokka AttributeString.

Määrittely

:
public abstract class Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Kentät

private Object value
Viestiattribuutin tieto.
private String name
Viestiattribuutin nimi.
private String expressionType
Vertailutyyppi, katso 5.3.4 sivulla

Metodit

abstract boolean compare(String expressionType, Object value)
Katso 5.3.3 sivulla
abstract boolean compare(Message msg)
Katso 5.3.4 sivulla
Object getValue()
Katso 5.3.3 sivulla
void setValue(Object value)
Katso 5.3.2 sivulla
void setExpressionType(String expressionType)
Katso 5.3.4 sivulla
String getExpressionType()
Katso 5.3.4 sivulla
String getName()
Katso 5.3.2 sivulla
void setName(String name)
Katso 5.3.2 sivulla
abstract String[] supportedAttributes()
Katso 5.3.2 sivulla
abstract void createXML(Element parent)
Katso 5.2.2 sivulla .
abstract boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

AttributeString

Attribute-luokan aliluokka, joka osaa käsitellä merkkijonoja.

Määrittely

:
public class AttributeString
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributeString(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 5.3.3 sivulla
boolean compare(Message msg)
Katso 5.3.4 sivulla
String[] supportedAttributes()
Katso 5.3.2 sivulla
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

AttributeDate

Attribute-luokan aliluokka, joka osaa käsitellä päivämääriä (esim. viestin lähetysaika).

Määrittely

:
public class AttributeDate
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributeDate(String name, Date value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 5.3.3 sivulla
boolean compare(Message msg)
Katso 5.3.4 sivulla
String[] supportedAttributes()
Katso 5.3.2 sivulla
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

AttributePriority

Attribute-luokan aliluokka, joka osaa käsitellä viestin mukana tullutta Priority-arvoa (normal, high, low).

Määrittely

:
public class AttributePriority
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributePriority(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 5.3.3 sivulla
boolean compare(Message msg)
Katso 5.3.4 sivulla
String[] supportedAttributes()
Katso 5.3.2 sivulla
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

AttributePrecedence

Attribute-luokan aliluokka, joka osaa käsitellä viestin mukana tullutta Precedence-arvoa (bulk, normal, priority ym.)

Määrittely

:
public class AttributePrecedence
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributePrecedence(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 5.3.3 sivulla
boolean compare(Message msg)
Katso 5.3.4 sivulla
String[] supportedAttributes()
Katso 5.3.2 sivulla
void createXML(Element parent)
Katso 5.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

Attachment

Kaikista liitetiedostoista tallennetaan tietokantaan ainoastaan liitetiedoston osoite. Jos viestin mukana tulee perinteinen liitetiedosto, se korvataan pointterilla IMAP-postilaatikkoon, jolloin URLiksi tulee esim. imap://kayttaja@palvelin/msgid/liitenro.

Jos viestin liitetiedostona tulee määrätynmuotoinen osoitteen sisältämä tekstitiedosto, asetetaan viestin liitetiedoston osoitteeksi saapunut osoite. Tekstitiedosto noudattaa mm. Internet Explorerin käyttämää url-tiedostomuotoa.

[InternetShortcut]
URL=http://miuku.net/
Modified=10DA2746B38FC2015C

Määrittely

:
public class Attachment
extends Thread
implements converge.kernel.XMLContentInterface

Konstruktorit

public Attachment(String URL)
Muodostaa uuden Attachment-olion, jonka liitetiedosto on URL.

Kentät

private AttachmentAttributes attributes
Viestin liitetiedoston ominaisuudet. Arvo on null kunnes ominaisuuksia kysytään, tätä tietoa ei tallenneta kantaan.
private String URL
Liitetiedoston osoite.

Metodit

public PipedOutputStream getAttachment(User user)
Käynnistää uuden säikeen joka lukee liitetiedoston palauttamaansa PipedOutputStreamiin.
public AttachmentAttributes getAttachmentAttributes(User user)
Palauttaa liitetiedoston ominaisuudet AttachmentAttributes -oliona. Jos ominaisuudet eivät ole tiedossa, ne käydään katsomassa liitetiedoston palvelimelta.
public boolean refreshAttachmentAttributes(User user)
Tarkistaa ovatko liitetiedoston tiedot muuttuneet ja päivittää attributes-arvot.
public String getPointerAddress()
Palauttaa liitetiedoston osoitteen.
public void createXML(Element parent)
Katso 5.2.2 sivulla .
public boolean loadXML(Element myContent)
Katso 5.2.2 sivulla

AttachmentAttributes

Tietovarasto liitetiedoston ominaisuuksille.

Määrittely

:
public class AttachmentAttributes

Konstruktorit

public AttachmentAttributes()

Kentät

private available boolean
Onko liitetiedosto saatavilla (jos esim. palvelinongelmia).
private long size
Liitetiedoston koko, -1 jos tuntematon.
private Date date
Liitetiedoston viimeisimmän muokkauksen päivämäärä.
private String MIMEtype
Liitetiedoston MIME-tyyppi.
private String description
Liitetiedoston sanallinen kuvaus.
private String filename
Liitetiedoston tiedostonimi.

Metodit

public boolean getAvailable()
Palauttaa liitetiedoston saatavuustiedon.
public void setAvailable(boolean available)
Asettaa liitetiedoston saatavuustiedon.
public long getSize()
Palauttaa liitetiedoston koon.
public void setSize(long size)
Asettaa liitetiedoston koon.
public Date getDate()
Palauttaa liitetiedoston viimeisimmän muokkauspäivämäärän.
public void setDate(Date date)
Asettaa liitetiedoston viimeisimmän muokkauspäivämäärän.
public String getMIMEType()
Palauttaa liitetiedoston MIME-tyypin.
public void setMIMEType(String MIMEtype)
Asettaa liitetiedoston MIME-tyypin.
public String getDescription()
Palauttaa liitetiedoston sanallisen kuvauksen.
public void setDescription(String description)
Asettaa liitetiedoston sanallisen kuvauksen.
public String getFilename()
Palauttaa liitetiedoston tiedostonimen.
public void setFilename(String filename)
Asettaa liitetiedoston tiedostonimen.

ConvergeSSLSocketFactory

Käytetään SSL-IMAP -yhteyksissä.

Määrittely

:
class ConvergeSSLSocketFactory

Konstruktorit

static ConvergeSSLSocketFactory()

Metodit

SocketFactory getDefault()
Socket createSocket(Socket socket, String s, int i, boolean flag)
Socket createSocket(InetAddress inaddr, int i, InetAddress inaddr1, int j)
Socket createSocket(InetAddress inaddr, int i)
Socket createSocket(String s, int i, InetAddress inaddr, int j)
Socket createSocket(String s, int i)
String[] getDefaultCipherSuites()
String[] getSupportedCipherSuites()

ConvergeTrustManager

Käytetään SSL-IMAP -yhteyksissä.

Määrittely

:
class ConvergeTrustManager implements X509TrustManager

Metodit

boolean isClientTrusted(X509Certificate[] cert)
boolean isServerTrusted(X509Certificate[] cert)
X509Certificate[] getAcceptedIssuers()

Rajapinta järjestelmän ytimelle

Tiedonhakumoduulin järjestelmän ytimelle tarjoamat rajapinnat löytyvät seuraavista luokista:

6.1.5 Message, s.
6.1.12 Attachment, s.
6.1.1 DataSource, s.

Rajapinta asiakasmoduulille

Tiedonhakumoduulin asiakasmoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

6.1.5 Message, s.
6.1.12 Attachment, s.
6.1.4 SMTP, s.

Asiakasmoduuli

Asiakasmoduuli toimii välittäjänä järjestelmän ytimen ja erilaisten asiakasohjelmien tai päätelaitteiden välillä. Jokaista tuettua asiakasohjelmatyyppiä kohden on asiakasmoduulissa oma komponentti, joka osaa kaikki tarvittavat protokollat joiden avulla kyseisen ohjelman tai päätelaitteen kanssa voidaan kommunikoida.

Ohjelmointirajapinta jota vasten uudentyyppisiä asiakasohjelmaluokkia voidaan rakentaa, koostuu ClientHandler -yläluokasta ja ClientManager-luokan tarjoamista metodeista.

Huomautus: asiakasmoduulin ne osat jotka toteuttavat tämän prototyypin ainoan asiakasohjelmatyypin, WWW-asiakasohjelman, on kuvattu seuraavassa luvussa.

**Kuva 4:** Asiakasmoduuli
$\includegraphics[height=0.7\textwidth]{graphics/clientmanager.eps}$

Luokat

Pakkaus converge.clientmanager

ClientManager

Järjestelmässä on yksi ClientManager-ilmentymä, jonka tehtävä (tässä prototyypissä) on mm. pitää kirjaa aktiivisista käyttäjistä, hoitaa sessionhallintaa ja välittää User-olioita asiakasohjelmaluokille.

Ytimelle tarjottavat palvelut

void sendMessage(Message message)
Parametrina saatu message lähetetään sille päätelaitteelle jota vastaanottaja sillä hetkellä käyttää. Päätelaitteiden / asiakasohjelmien erilaisista luonteista johtuen tämän metodin kutsuminen ei takaa että viesti menee perille. (Vastaanottaja tunnetaan, sillä Message-olio sisältää viitteen User-olioon.)
void start()
Aiheuttaa erilaisten asiakasrajapintojen käynnistymisen (toteutettavassa prototyypissä koskee HTTP-palvelinta)

Erityyppisille asiakasohjelmaluokille tarjottavat palvelut

User getUserBySessionId(long sessionId)
Palauttaa annettua sessionId:tä vastaavan User-olion. Jos sessionId ei ole validi (esimerkiksi istunto on vanhentunut), metodi palauttaa null-arvon.
long login(String username, String password)
Tätä metodia kutsutaan sisäänkirjautumisen yhteydessä. Jos annetut username ja password ovat validit, palautetaan long-tyyppiä oleva session-id. Tämä metodi toteutetaan niin, että se kutsuu ytimen UserManagerin palveluita ja (jos tunnus ja salasana ovat oikein) saa sieltä User-olion, jota vastaamaan se luo uuden session-id:n.
void logout(long sessionId)
Asiakasohjelmaluokat kutsuvat tätä metodia, jos käyttäjä haluaa eksplisiittisesti kirjautua ulos palvelusta. Parametrina annettu sessionId ja sitä vastaava User-olio poistetaan ClientManagerin sisäisestä tietorakeenteesta. (Eli jos samalla sessionId:llä kutsuttaisiin tämän jälkeen getUserBySessionId-metodia, palauttaisi se arvon null.)

Muut metodit

static ClientManager getInstance()
Palauttaa järjestelmän ainoan ClientManager-olion.

ClientHandler

ClientHandler on abstrakti yläluokka kaikentyyppisten asiakasohjelmien käsittelijöille. Siinä on määritelty joitakin metodeja ja muuttujia, jotka ovat yhteisiä kaikille aliluokille, mutta jokainen aliluokka totetuttaa omalla tavallaan.

Metodit

void start()
Käynnistää kyseiseen asiakasohjelmatyyppiin mahdollisesti liittyvän palvelimen, kuuntelijan tms.
void sendMessage(Message msg)
Viestin lähetys kyseisentyyppiseen asiakasohjelmaan / päätelaitteeseen

Asiakasohjelma

Järjestelmän prototyyppiä varten tehdään WWW:ssä toimiva asiakasohjelma. Tämä ohjelma sisältää varsin rajoitetun määrän toiminnallisuutta, eikä esimerkiksi käyttöliittymän suunnittelussa ole nähty siinä määrin vaivaa kuin ''oikean'' asiakasohjelman kohdalla pitäisi tehdä. Sen avulla on kuitenkin mahdollista käyttää järjestelmän yleisimpiä toimintoja.

Asiakasmoduuliin kuuluu Javalla tehty palvelin, joka kuuntelee jotakin TCP/IP -porttia ja ymmärtää HTTP-protokollaa. Asiakasohjelmana toimii siis oikeastaan WWW-selain, jolla käyttäjä voi suoraan ottaa yhteyden järjestelmään. Tässä luvussa ei käsitellä varsinaista asiakasohjelmaa (WWW-selainta), vaan esitellään ne järjestelmän (asiakasmoduulin) osat, jotka mahdollistavat WWW-selaimen käyttämisen asiakasohjelmana.

HTTP-palvelimen toiminnallisuutta toteuteta itse, vaan prototyypissä käytetään valmista webcore¹-nimistä open source Java-palvelinta. Kaikki dynaamista HTML:ää tuottavat luokat toteuttavat webcore-järjestelmään kuuluvan WebRequestable -rajapinnan. Webcoren toimintaa ei tässä dokumentissa kuitenkaan tarkemmin selitetä, sillä yksittäisen asiakasohjelmatyypin toteutus ei ole koko järjestelmän kannalta kovin oleellista.

Luokat

WebClientHandler

WebClientHandler on ClientHandler-luokan aliluokka. Tämä on prototyypin ainoa luokka joka mahdollistaa järjestelmän käytön jollain tietyllä päätelaiteella / asiakasohjelmalla, tässä tapauksessa WWW-selaimella.

Tässä toteutuksessa WebClientHandlerilla on vain muutama tehtävä; se huolehtii webcore-palvelimen käynnistyksestä ja lisäksi tarjoaa ClientManagerille (ja sitä kautta ytimelle) alkeellisen toteutuksen viestin lähettämisestä. (WWW-asiakkaalle ei varsinaisesti voida suoraan lähettää viestiä, vaan kaikki toiminta tapahtuu asiakasohjelman aloitteesta. WebClientHandler tarjoaa tässä metodin, joka kertoo onko kyseisellä käyttäjälle uusia viestejä; HTML:ää tuottavat luokat voivat lisätä tämän tiedon selaimelle palautettavaan HTML-sivuun.)

ClientManagerille tarjottavat palvelut

void start()
Käynnistää webcore-palvelimen
void sendMessage(Message msg)
Toteuttaa eräänlaisen viestin lähettämisen, eli tässä tapauksessa kirjaa muistiin, että tietylle käyttäjälle on uusia viestejä.

Webcore-luokille tarjottavat palvelut

static boolean hasPendingMessages(User user)
Palauttaa true, jos annetulle käyttäjälle on uusia viestejä, muuten palauttaa false. Tämä tieto voidaan välittää käyttäjälle WWW-käyttöliittymän kautta.

Muut metodit

static WebClientHandler getInstance()
Palauttaa järjestelmän ainoan WebClientHandler-olion.

HTML:ää tuottavat webcore-luokat

Nämä luokat huolehtivat tietynlaisten sivujen luomisesta (generoivat siis HTML:ää) ja palauttamisesta varsinaiselle asiakasohjelmalle eli WWW-selaimelle. Muutenkin suurin osa asiakasmoduulin toiminnallisuudesta löytyy näistä luokista.

Sessionhallinta hoidetaan HTTP-''keksien'' (cookie) ja yksilöllisten session-id -tunnusten avulla. Sisäänkirjautumisen jälkeen jokainen selaimelta tuleva HTTP-pyyntö sisältää session-id:n, ja pyynnön käsittevä webcore-luokka kutsuu ClientManagerin getUserBySessionId -metodia, joka palauttaa session-id:tä vastaavan User-olion. Tämän jälkeen kyseinen webcore-luokka voi suoraan käyttää User-oliota esimerkiksi listatakseen käyttäjän tietyn näkymän viestit, tai tehdäkseen käyttäjän pyytämiä muutoksia tiettyyn profiiliin tai kontekstimalliin.

Lista webcore-luokista

Login - sisään- ja uloskirjautumiseen liittyvät asiat, etusivu
Profile - profiilien luominen, muokkaaminen ja poistaminen
ContextModel - kontekstimallien luominen, muokkaaminen ja poistaminen
Main - sisäänkirjautumisen jälkeinen pääsivu, lista kaikista näkymistä
View - yhden näkymän sisältö
Message - viestin näyttäminen
Send - viestin kirjoittaminen ja lähetys
Settings - asetusten muokkaaminen (sisältää tässä prototyypissä myös ainoan tiedonlähteen, eli IMAP-palvelimen, asetukset)
ContactList - kontaktilistan muokkaaminen
HtmlUtils - tänne on koottu useissa luokissa tarvittavia metodeita, esimerkiksi sellaisen HTML:n tuottaminen, joka lisätään useille tai kaikille tuotettaville sivuille

Periaattessa kaiken HTML:n voisi generoida esimerkiksi vain yhdessä luokassa; tämä toiminnallisuus on jaettu useampaan luokkaan lähinnä selkeyden vuoksi.

Käyttöliittymä

Sisäänkirjautuminen

Jotta käyttäjä voi kirjautua sisään järjestelmään, tulee hänen olla kirjautunut järjestelmän käyttäjäksi.
Sisäänkirjautuminen tapahtuu menemällä järjestelmän aloitussivulle. Aloitussivulla käyttäjä syöttää olemassa olevan käyttäjätunnuksen Name-kenttään sekä käyttäjätunnusta vastaavan salasanan Password-kenttään. Jos käyttäjätunnus ja salasana ovat oikeat, käyttäjä siirtyy Converge-systeemin pääsivulle. Jos taas käyttäjätunnus tai sitä vastaava salasana on väärin, kehotetaan käyttäjää tarkastamaan käyttäjätunnuksensa ja syöttämään salasanansa uudelleen.

Uloskirjautuminen

Käyttäjä kirjautuu järjestelmästä ulos painamalla käyttöliittymän logout-linkkiä. Tämän jälkeen järjestelmä kirjaa käyttäjän ulos ja käyttäjälle avautuu palvelun aloitussivu.

Vastaanotettujen viestien käsittely

Jotta käyttäjä pääsee käsittelemään vastaanottamiaan viestejään, on hänen ensin kirjauduttava sisään järjestelmään.

Viestin lukeminen

:
Käyttäjä pääsee lukemaan viestejään valitsemalla ensin näkymän, josta haluaa viestit lukea. Näkymä valitaan aloitussivun pudotusvalikosta (views). Tämän jälkeen painamalla Go to -nappulaa käyttäjälle avautuu näyttö, jossa kyseisen näkymän sisältämät viestit ovat. Näistä viesteistä käyttäjä voi valita viestin luettavaksi painamalla kyseistä viestin otsikkoa.

Viestin poistaminen

:
Kun käyttäjä haluaa poistaa tietyn viestin tietystä näkymästä, menee hän ensin siihen näkymään, josta haluaa viestin poistaa. Tämän jälkeen käyttäjä painaa Delete-painiketta viestin otsikon vieressä, jolloin viite viestiin poistetaan tästä näkymästä.
Jos viestiin ei jää enää yhtään viitettä mihinkään näkymään, alkuperäinen viesti poistetaan lopullisesti.

Liitetiedostojen käsittely

Koska käyttäjälle toimitettavat viestit eivät sisällä itse liitetiedostoa, vaan pointterin siihen, tarjoaa järjestelmä käyttäjälle seuraavia keinoja liitetiedostojen käsittelyyn.

Liitetiedoston noutaminen

:
Käyttäjä voi lukea viestin sisältämän liitetiedosta avaamalla sen viestin, joka sisältää halutun liitetiedoston. Tässä viestissä on linkki, jota painamalla kyseinen liitetiedosto noudetaan käyttäjälle sen alkuperäisestä sijainnista.

Liitetiedoston poistaminen

:
Liitetiedostojen erillistä poistamista ei toteuteta, vaan pointterit liitetiedostoihin ovat olemassa niin kauan, kuin alkuperäinen, liitetiedoston sisältänyt viesti on olemassa.

Profiilien käsittely

Jotta käyttäjä pääsee muokkaamaan profiileitaan, on hänen ensin kirjauduttava sisään järjestelmään.

Profiilin luominen

:
Käyttäjä luo uuden profiilin siirtymällä Converge Systemin pääsivulta Profiles-sivulle, josta painaa Add New Profile -painiketta. Tämän jälkeen käyttäjälle avautuu lomake, jossa hän voi valita jo olemassaolevia ja luoda uusia sääntöjä liitettäväksi luotavaan profiiliin tai määrittää, milloin profiili on aktiivinen. Lopuksi käyttäjä tallentaa uuden profiilinsa.

Profiilin muokkaaminen

:
Käyttäjä muokkaa olemassa olevia profiilejaan siirtymällä Converge Systemin pääsivulta Profiles-sivulle ja valitsemalla sieltä pudotusvalikosta, profiilin, jota haluaa muokata. Tämän jälkeen käyttäjälle avautuu lomake, jossa ovat profiiliin liittyvät säännöt. Tämän jälkeen käyttäjä voi muokata tai poistaa sääntöjä, lisätä kokonaan uusia sääntöjä tai muuttaa aikaa, jolloin profiili on aktiivinen. Tehtyään haluamansa muutokset profiiliin, käyttäjä tallentaa profiilin.

Profiilin poistaminen

:
Profiilien poistaminen tapahtuu siirtymällä Converge Systemin pääsivulta Profiles-sivulle, josta käyttäjä valitsee profiilin, jonka haluaa poistaa. Tämän jälkeen käyttäjä painaa Delete-painiketta, jolloin profiili poistetaan lopullisesti järjestelmästä. Käyttäjä voi poistaa vain olemassaolevia profiileita, jotka ovat hänen omiaan.

Kontekstimallien käsittely

Jotta käyttäjä pääsee käsittelemään kontekstimallejaan, on hänen ensin kirjauduttava sisään järjestelmään.

Kontekstimallin luominen

:
Käyttäjä luo uuden kontekstimallin siirtymällä Converge Systemin pääsivulta Contextmodels-sivulle, josta painaa Add New Contextmodel -painiketta. Tämän jälkeen käyttäjälle avautuu lomake, jossa hän voi valita haluamiaan attribuutteja kuvaamaan uuttaa kontekstimalliaan. Valitessaan haluamansa attribuutin, käyttäjä määrittää sille arvon tai arvovälin, joka kuuluu luotavaan kontekstimalliin. Valittuaan tarvittavat attribuutit kuvaamaan kontekstimallia, käyttäjä tallentaa kontekstimallin.

Kontekstimalli muokkaaminen

:
Kontekstimallin muokkaaminen tapahtuu valitsemalla Converge-systemin pääsivulta valikosta Contextmodels muokattavaksi haluttu kontekstimalli ja painamalla Edit-painiketta. Tämän jälkeen käyttäjälle avautuu vastaava lomake, kuin kontekstimallia luotaessa, mutta johon on valmiiksi täytetty käyttäjän kyseistä profiilia kuvaavat attribuutit. Käyttäjä voi muokata näiden attribuuttien arvoja tai arvovälejä sekä poistaa jo olemassaolevia tai lisätä uusia attribuutteja. Muokattuaan kontekstimallin mieleisekseen käyttäjä tallentaa kontekstimallin.

Kontekstimallin poistaminen

:
Käyttäjä poistaa olemassa olevan kontekstimallin siirtymällä Converge Systemin pääsivulta Contextmodels-sivulle ja sieltä valitsemalla poistettavan kontekstimallin ja painamalla Delete-painiketta.

Muuta huomioitavaa

Koodin ulkoasu

Koodin nimeämisessä, kommentoinnissa sekä muissa ohjelmointiteknisissä asioissa noudatetaan pääsääntöisesti Catharina Candolinin Java Style Guide -dokumenttia².

Muutama erityishuomio:

Kieli

Koodin kieli on englanti, kommentit kirjoitetaan kuitenkin suomeksi.

Sisennys

Ei käytetä tabia. Sisennys tapahtuu 4:llä välilyönnillä.

Kommentointi

Käytetään Javadoc-tyylistä kommentointia tavalliseen tapaan jokaisen luokan, metodin ja muuttujan kohdalla. Myös muita selventäviä kommentteja lisätään koodiin runsaasti. Java-kielen normaaleja ominaisuuksia ei kuitenkaan kommentoida:
i++; // Lisätään i:hin 1

Varataan /* ...*/ -kommentit koodin väliaikaista poistamista varten; varsinaiseen kommentointiin käytetään siis // -merkintää.

Aaltosulkeet

Aaltosulkeita käytetään näin:

public void example(int i){
   ...
}

AttributeInterface -rajapinnan toteutusesimerkkejä

ContextModelValueAttribute

ContextModelValueAttribute on attribuutin toteutusluokka, joka on tarkoitettu viestiolioon liitettäväksi (implements MessageAttributeInterface) ja sen toiminnallisuus on tarkoitettu käsittelemään kontekstimalliolion itselleen määrittelemää arvoa, joka kuvastaa prosentuaalisesti ( kokonaislukuna 0-100 ) vertailun onnistumista.

Määrittely

:
class ContextModelValueAttribute implements MessageAttributeInterface

Konstruktorit

ContextModelValueAttribute(int value)

Metodit

void setName(String name)
Katso 5.3.2, sivulla .
String getName()
Katso 5.3.2, sivulla .
void setValue(Object value)
Katso 5.3.2, sivulla . Luokka hyväksyy syötteekseen (Integer) kokonaislukuarvoja väliltä 0 - 100, millä ilmaistaan kontekstimallin itselleen saamaa arvo prosenteina.
String[] supportedAttributes()
Katso 5.3.2, sivulla . Luokan toteutus on käyttökelpoinen vain kontekstimallien luodessa itsestää arvoilmauksen, ja koska käyttäjän kontekstimalleille antamia nimiä ei voida tietää etukäteen, palauttaa tämä metodi tyhjän String-taulukon.
boolean compare(Object value, String expressionType)
Katso 5.3.3, sivulla . Value-parametrina hyväksytään vain kokonaislukuarvoja (Integer) väliltä 0-100.
Object getValue()
Katso 5.3.3, sivulla . Palauttaa ilmentymän arvotietosisällön Integer-tyyppisenä kokonaislukuarvona.
void createXML(Element parent)
Katso 5.2.2, sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2, sivulla .

AttributeStringArray

AttributeStringArray-luokka on toteutus luokka viestiolioon liitettävillä ( implements MessageAttributeInterface ) attribuuteille, joiden arvotietosisältö voi olla moniosainen tekstiarvo.

Määrittely

:
class AttributeStringArray implements MessageAttributeInterface

Konstruktorit

StringArrayImplementation(String[] value)

Metodit

void setName(String name)
Katso 5.3.2, sivulla .
String getName()
Katso 5.3.2, sivulla .
void setValue(Object value)
Katso 5.3.2, sivulla . Hyväksyttä syöte on String-tyyppinen lista.
String[] supportedAttributes()
Katso 5.3.2, sivulla .
boolean compare(Object value, String expressionType)
Katso 5.3.3, sivulla . Value-parametrina hyväksytään String-tyyppinen taulukko tai yksi String-tyyppinen olio.
Object getValue()
Katso 5.3.3, sivulla . Palauttaa ilmentymän tietosisällön String-tyyppisenä taulukkona.
void createXML(Element parent)
Katso 5.2.2, sivulla .
boolean loadXML(Element myContent)
Katso 5.2.2, sivulla .

Tästä dokumentista ...

Convergence of messaging

Tämä dokumentti tehtiin ohjelmistolla LaTeX2HTML translator Version 2002 (1.62)

Komentoriviargumentit olivat:
latex2html -split 0 suunnitteludokumentti.tex.

Komennon ajoi Joni J Karppinen 2002-12-10

Footnotes

...webcore ¹: Lisätietoja osoitteesta http://www.hunter-lovell.org/webcore/doc/overview.html
... -dokumenttia ²: http://www.cs.hut.fi/%7Ecandolin/java/styleguide.html

Joni J Karppinen 2002-12-10
