Toteutusdokumentti

Convergence of messaging

The Converge Group

Kuvat

0.0.1                  Dokumentti luotu; kopio suunnittelu-
                       dokumentista                          Anssi Johansson
0.0.2     15.12.2002   Muutoksia Järjestelmän ydin-lukuun    Olli Pettay
0.1       16.12.2002   Järjestemän ydin-lukua muokattu
                       vastaamaan toteutusta                 Mikko Hiipakka
0.1.1     18.12.2002   Muokkausta                            Ryhmä
1.0       20.12.2002   Lopputarkistus ja jäädytys            Mikko Hiipakka

Johdanto

Tämä toteutusdokumentti esittää teknisen mallin ohjelmistotuotantoprojektin ''Convergence of Messaging'' tuotteena syntyneestä suunnitteludokumentin perusteella toteutetusta järjestelmän prototyypistä.

Määritelmät, termit ja lyhenteet

Taulukko 1: Dokumentissa käytetyt termit ja lyhenteet

HTML	Hypertext Markup Language, WWW-sivujen
	kuvauksessa käytetty kieli
	http://www.w3.org/MarkUp/
HTTP	Hypertext Transfer Protocol
	http://www.w3.org/Protocols/
Javadoc	Java-kielen kommentointityökalu
	http://java.sun.com/j2se/javadoc/
XML	Extensible Markup Language
	http://www.w3.org/TR/REC-xml
DOM	Document Object Model,
	määritys dokumenttien luonnille, muuttamiselle ja läpikäynnille,
	käytetään usein XML-dokumenttien yhteydessä
	http://www.w3.org/DOM/
XPath	XML Path Language,
	kyselykieli XML:lle
	http://www.w3.org/TR/xpath
XUpdate	Kieli XML-dokumenttien muuttamiseksi,
	http://www.xmldb.org/xupdate/xupdate-wd.html
IMAP	Internet Message Access Protocol,
	protokolla sähköpostien noutoa varten
	http://www.imap.org/
SSL	Secure Sockets Layer,
	verkkoliikenteen salausmenetelmä
	http://wp.netscape.com/eng/ssl3/

Dokumentin rakenne

Ensimmäinen luku esittelee dokumentin sisällön ja rakenteen sekä dokumentissa käytetyt termit ja lyhenteet.
Toisessa luvussa on mainittu ne lisäykset määrittelydokumenttiin, jotka ovat tulleet esiin määrittelydokumentin kirjoittamisen jälkeen.
Kolmas luku sisältää järjestelmän tietosuunnitelman.
Neljännessä luvussa kuvataan järjestelmän arkkitehtuuri yleisellä tasolla.
Viidennessä luvussa on kuvattuna järjestelmän ytimen luokkarakenne, luokkien tehtävät ja metodit sekä ytimen rajapinnat.
Kuudennessa luvussa kuvataan tiedonhakumoduulin yhteydet sähköpostipalvelimille sekä rajapinnat järjestelmän muihin osiin.
Seitsemännessä luvussa kuvataan asiakasmoduulin tarjoamat rajapinnat asiakasohjelmalle ja järjestelmän ytimelle.
Kahdeksannessa luvussa kuvataan asiakasohjelman toiminta.
AttributeInterface -rajapinnan toteutusesimerkit on sisällytetty dokumenttiin liitteenä A.
Liitteessä B on UserPropertyInterface -rajapinnan toteutusesimerkkejä.
Liitteessä C on ActionInterface -rajapinnan toteutusesimerkkejä.
Avoimiksi jääneitä kysymyksiä ja muita kommentteja löytyy liitteestä D.
Asennus- ja ylläpito-ohjeet on liitteessä E ja käyttöliittymän käyttöohje liitteessä F.

Tietokannan kuvaus

Järjestelmä käyttää tietojen säilyttämiseen Apache-organisaation Xindice XML-tietokantaa. Järjestelmän dynaamisesta luonteesta johtuen ei tietokannan dokumenttien rakenteelle voida asettaa tiukkoja muotovaatimuksia. Esimerkiksi viestien tallennuksessa käytettävän XML:n muoto riippuu muun muassa viestin tyypistä (onko se esimerkiksi sähköposti) ja siitä, millaisia attribuuttimäärityksiä järjestelmään on tehty. Attribuuttiluokkia saatetaan tulevaisuudessa lisätä järjestelmään dynaamisesti, joten voi olla mahdollista, että viestien muoto muuttuu järjestelmän toiminnan aikana.

Vaikka varsinaisille XML-dokumenteille ei tässä määritellä muotoa, tulee dokumenttien kantaantallettaminen määritellä. Xindicen avulla dokumenttien joukkoja ryhmitellään kokoelmiksi (collection). Tietokannan juuri on /db ja sen alaisuudessa seuraavat kokoelmat:

/db/users
Sisältää kunkin käyttäjän nimisen alikokoelman käyttäjän tiedoille.
/db/users/user
Käyttäjän omat tiedot alikokoelmissa.
/db/users/user/pref
Käyttäjän asetukset dokumentissa preference.xml.
/db/users/user/profiles
Käyttäjän profiilitiedot.
/db/users/user/contextmodels
Käyttäjän kontekstimallit.
/db/users/user/messages
Käyttäjän viestit erillisissä dokumenteissa.
/db/users/user/views
Käyttäjän näkymien hallintaan liittyvää informaatiota.
/db/users/user/datasources
Käyttäjän tiedonlähteisiin liittyvät asetukset.
/db/groups/
Sisältää ryhmien nimien mukaiset kokoelmat.
/db/groups/group
Ryhmän tiedot alikokoelmissa.
/db/groups/group/pref
Ryhmän asetukset.
/db/groups/group/profiles
Ryhmän profiilit.
/db/groups/group/contextmodels
Ryhmän kontekstimallit.
/db/groups/group/datasources
Ryhmän tiedonlähteisiin liittämät asetukset.
Lokitietoja kerätään erillisiin tiedostoihin.

Arkkitehtuuri

Järjestelmä voidaan jakaa toiminnallisesti kolmeen eri moduuliin: järjestelmän ytimeen, tiedonhakumoduuliin ja asiakasmoduuliin.

Ytimen rooli järjestelmässä on hallinnoida ryhmiä ja käyttäjiä sekä näihin liitettyjä tietoja kuten kontekstimallit ja profiilit. Toimintoja, joista ydin huolehtii, ovat tietokantaoperaatiot, viestien käsittely kontekstimallivertailujen ja profiilisääntöjen perusteella sekä ajastettujen toimintojen hallinta. Ytimen tehtäviin kuuluu myös suuri osa asiakasmoduulin tarjoaman käyttöliittymän palveluista, muun muassa näkymien hallinta ja tiedonlähdeasetusten ylläpitäminen.

Tiedonhakumoduuli huolehtii yhteyksistä järjestelmän ulkopuolella oleville palvelimille. Näitä palvelimia ovat esimerkiksi sähköpostipalvelimet (sekä saapuvat että lähtevät viestit), uutisryhmäpalvelimet, WWW-palvelimet ym. Tiedonhakumoduuli myös muokkaa saapuneet viestit järjestelmän käyttämään sisäiseen muotoon.

Asiakasmoduuli yhdistää järjestelmän ja järjestelmän käyttäjän. Kaikki tieto järjestelmältä asiakkaalle ja asiakkaalta järjestelmään välitetään asiakasmoduulin kautta.
Asiakasmoduuli huolehtii järjestelmän ytimestä tulevien viestien muuttamisesta järjestelmän sisäisestä muodosta kunkin asiakasohjelman ymmärtämään muotoon, esimerkiksi muuttaen viestin HTML-muotoon toimitettaessa viestiä WWW-sovellukselle. Asiakasmoduulissa muutetaan myös asiakkaalta tuleva tieto järjestelmän sisäiseen muotoon, esimerkiksi käyttäjän luodessa uusia kontekstimalleja tai profiileja.

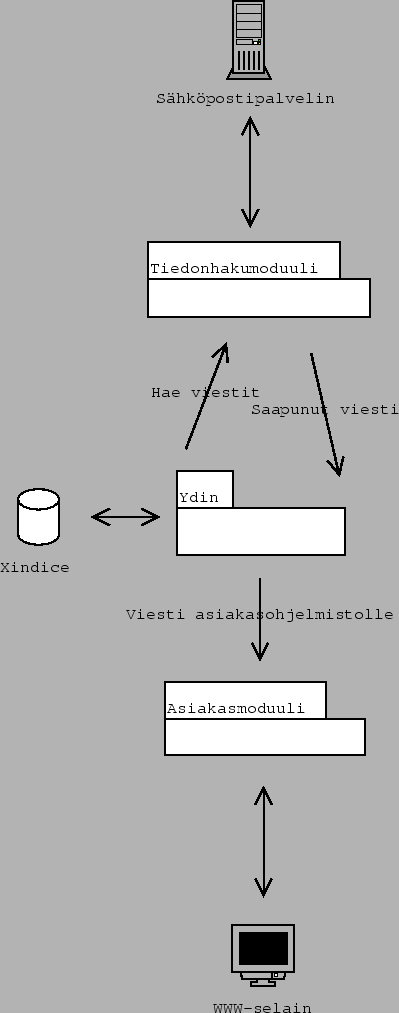

**Kuva 1:** Arkkitehtuuri
$\includegraphics[height=0.9\textheight]{graphics/arkkitehtuuri.eps}$

Järjestelmän ydin

Kokonaisuudessaan toteutetun järjestelmän toiminta-ajatuksena on, että käyttäjä voisi muokata viestintäjärjestelmän toimimaan haluamallaan tavalla. Järjestelmä pystyisi siis itsenäisesti sille annettujen tietojen perusteella päättelemään esimerkiksi mitä viestejä käyttäjä tiettynä ajanhetkenä voisi pitää kiireellisenä. Toteutetun prototyypin ydinluokat huolehtivat nimenomaan tämän toiminnallisuuden toteutuksesta järjestelmässä. Tiedonhakumoduuli sekä asiakasmoduuli huolehtivat puolestaan tietovirrasta järjestelmän ulkopuolella kuten postin hakemisesta sähköpostipalvelimelta tai viestin lähettämisestä käyttäjän päätelaitteeseen.

Jokaiselle järjestelmään rekisteröityneelle käyttäjälle luodaan oma (User, luku 4.1.20, sivulla ) käyttäjä-olio, jonka tarkoituksena on tarjota mahdollisimman keskitetysti tiedot järjestelmän käyttäjästä (palvelimien osoitteet, profiilit jne.). Käyttäjä-olioon liitetään järjestelmän sisäisessä käytössä ominaisuuksia (UserPropertyInterface, luku 4.3.1, sivulla ), joilla voidaan kuvata järjestelmän käsitystä käyttäjän reaalimaailman ominaisuuksista. Esimerkiksi ominaisuus nimeltä ''paikka'' pitäisi sisällään käyttäjän olinpaikan mukaan muuttuvan tiedon, joka kuvaisi hänen sijaintinsa järjestelmän ymmärtämässä muodossa esim.''Helsinki, Kallio, Toinen Linja 10''.

Kontekstimalli (ContextModel, luku 4.1.1, sivulla ) on edellä mainittua käyttäjän ominaisuutta (UserPropertyInterface)laajempi tapa kuvata käyttäjän reaalimaailman ominaisuuksia. Kontakstimallien tavoitteena on kuvata käyttäjällä tietyllä ajanhetkellä mahdollisesti vallitsevaa tilannetta. Tämä kuvaus toteutetaan järjestelmässä määrittelemällä kontekstimalli, johon liitetään attribuutteja (ContextModelAttributeInterface, luku 4.3.4, sivulla ), joihin määritetyt arvovälit kuvaavat suhdetta sillä hetkellä päteviin faktoihin (MessageAttributeInterface, luku 4.3.3, sivulla ). Esimerkiksi kontekstimalliin voitaisiin määritellä attribuutti, jonka looginen nimi olisi ''paikka'' ja arvoväli ''Helsinki''. Tällöin kontekstimallivertailussa voidaan sanoa toteuttiko olemassa oleva fakta vaaditun arvovälin. Tällä tavalla vertailemalla attribuutteja olemassa oleviin faktoihin voidaan päätellä mallin toteutumisprosentti eli kuinka hyvin faktat toteuttivat malliin määritellyt arvovälit.

ContextModelHandler-luokka vastaanottaa viestejä (Message, luku 5.1.6, sivulla ) ytimen käsiteltäväksi ja luo heti uuden säikeen Process-luokasta, jonka tehtävänä on huolehtia, että kaikki saapuneen viestin vastaanottajakäyttäjän kontekstimallit suorittavat edellä mainitun vertailun. Vertailun tuloksen (ContextModelValueAttribute, luku A.5, sivulla ) kontekstimallit liittävät viesti-olion attribuutiksi.

Seuraavaksi saapuneen viestin käsittely siirtyy ProfileHandler-luokalle, joka tutkii käyttäjä-olioon liitettyjä profiileja (Profile, luku 4.1.24, sivulla ). Profiileihin käyttäjä on voinut määritellä sääntöjä (Rule, luku 4.1.25, sivulla ), joilla järjestelmän toimintaa tietyissä tilanteissa voidaan ennalta määritellä. Jokainen käyttäjän profiili on joko aktiivinen tai passiivinen, mistä vain aktiiviset tullaan tutkimaan. Jokaiseen profiiliin on aina liitetty jokin määritelty kontekstimalli, ja jotta profiilin säännöt suoritettaisiin, on jonkin profiiliin liitetyn mallin kynnysarvo ylityttävä. Jos tämä kynnysarvo ylittyy, tarkoittaa se sitä, että saapuneeseen viestiin liitetyt faktat ovat toteuttaneet profiiliin liitetyn kontekstimallin riittävän hyvin, jotta järjestelmä voi jatkossa toimia säännöissä määritetyllä tavalla. Esimerkiksi jokin sääntö voisi määrittää, että jos ''kellonaika'' niminen fakta on suurempi kuin ''16.00'' ja ''päivä'' niminen fakta on perjantai lähetä kaikki saapuneet viestit gsm-puhelimeen tekstiviestinä.

Kun kynnysarvo on ylitetty, siirtyy suoritus RuleHandler-luokalle, joka huolehtii sääntöjen tutkimisesta sekä niiden määrittelemien toimintojen alustamisesta, muokkaamalla tapahtumaoliota (ActionEvent, luku 4.1.7, sivulla ). Jokaisella järjestelmän käyttäjä-oliolla on vähintään oletusprofiili, joka määrittää säännön viestin liittämiselle Inbox-näkymään. Kun sääntöjen käsittely on saatu päätökseen, viedään toimintatapahtuma EventMonitor-luokan (luku 4.1.8, sivulla ) säilytettäväksi, josta EventManager (luku 4.1.9, sivulla ) sen hakee käsittelyyn. Tämän käsittelyn aikana pyydetään ActionLoader-luokalta (luku 4.1.11, sivulla ) toimintotapahtuma-olioon talletetuille toiminnoille toteutuksen tarjoavan luokan ilmentymä (ActionInterface, luku 4.2.1, sivulla ). Talletetut toiminnot ovat toimintojen loogisia nimiä, joiden mukaan ActionLoader luo toteuttavan luokan.

Jotta käyttäjälle yleensäkin saapuu viestejä passiiviselta tiedontarjoajalta (esim. sähköpostipalvelin) on hänen määriteltävä itselleen ajastuksia (Scheduler, luku 4.1.31, sivulla ), jotka laukeavat niihin määritetyn ajanjakson välein. Näihin ajastuksiin liitetään ajastettuja sääntöjä (ScheduledRule, luku 4.1.28, sivulla ), jotka ajastuksen laukeamisen yhteydessä lähetetään RuleHandler-luokan käsittelyyn, minkä toimesta luodaan uusia toimintatapahtumia samalla tavalla kuin viestin käsittelyn yhteydessä. Toiminnot, joita ajastetuilla säännöillä voidaan toteuttaa ovat luonteeltaan erilaisia. Esimerkiksi viestin saapuessa ''Set-To-View'' asettaa viestin tiettyyn näkymään, mutta ajastuksena se ei ole kovin mielekästä.

Käyttäjä-olioihin on liitettynä myös kontaktilista (ContactList, luku 4.1.27, sivulla ), johon voi kerätä henkilöiden yhteystietoja (Contact, luku 4.1.26, sivulla ).

Kaikille tietokantaa käsitteleville luokille on ytimeen luotu DatabaseProvider-luokka (DatabaseProvider, luku 4.1.18, sivulla ), joka tarjoaa peruskantakäsittelyt.

Järjestelmään saapuvat viestit tallennetaan kantaan ja viite niihin lisätään käyttäjän haluamiin näkymiin. Näkymien ja viestien käsittelyä hallinnoivat ViewMonitor (luku 4.1.14, sivulla ) ja ViewManager (luku 4.1.16, sivulla ) yhdessä ViewManagerThread-säikeen kanssa (luku 4.1.17, sivulla ).

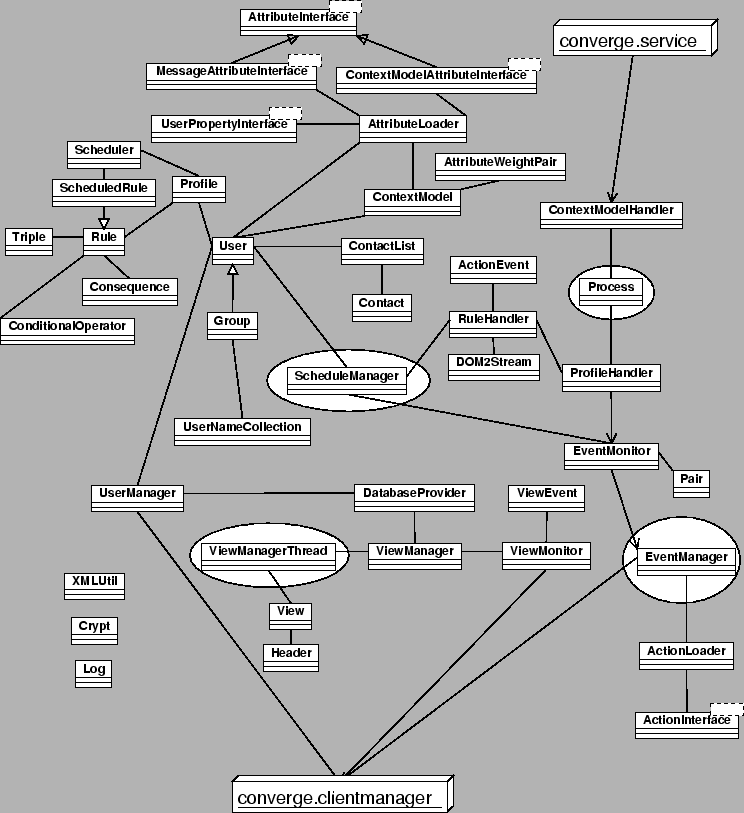

**Kuva 2:** Ytimen luokkakaavio, jossa soikiot osoittavat säikeitä käynnistävät luokat
$\includegraphics[height=0.72\textheight]{graphics/suunnittelu_kernel.eps}$

Luokat : converge.kernel

ContextModel

ContextModel-luokka tarjoaa attribuuttien hallintaa sekä vertailun viestiolion attribuutteihin. Kontekstimalli-ilmentymälle voidaan määritellä joukko attribuutteja, joihin liitetään arvo sekä vertailussa käytettävä laskusääntö. Näiden avulla luokka laskee itselleen arvon siitä kuinka hyvin viestiolion attribuuttien arvot (eli kyseisellä ajanhetkellä olevat faktat) toteuttavat laskusäännön määrittelemällä tavalla malliin liitettyjen attribuuttien arvovälejä. Saatu mallin toteutumisarvo liitetään viestiolioon ContextModelValueAttribute-tyyppisenä (kts. luku A.5, sivulla ) attribuuttina.

Tulevaisuudessa tähän luokkaa liitetty toiminta voisi perustua kerättyyn historiadataan, joka korvaisi tarpeen, että käyttäjä itse määrittelee attribuuttien arvovälitietoja. Tämän datan avulla voitaisiin päätellä samankaltaisesti kuin nyt se mikä on käyttäjän konteksti ja täyttääkö viesti eteenpäin lähettämisen vaatimukset.

Määrittely

:
public class ContextModel implements XMLContentInterface

Riippuvuudet

converge.service.Message
converge.kernel.XMLContentInterface
converge.attribute.*
converge.attribute.attributeImplementations.ContextModelValueAttribute
java.util.ArrayList
org.w3c.dom.*

Konstruktorit

ContextModel(String name)
Alustaa uuden name-nimisen kontekstimalli ilmentymän valmiiksi, attribuuttien lisäämiselle. Nimi ei saa olla sama kuin mikään järjestelmään määritellyn attribuutin looginen nimi on.
ContextModel(org.w3c.dom.Element contextModelElement)
Konstruktori, jolla kontekstimalli-ilmentymä muodostetaan antamalla ilmentymän tietosisältö XML-elementtinä.

Kentät

private ArrayList forcedAttributes
Kontekstimalliin liitettyjen pakotettujen attribuutti-painoarvo parien (AttributeWeightPair) säilytyslista.
private ArrayList attributes
Kontekstimalliin liitettyjen attribuutti-painoarvo parien (AttributeWeightPair) säilytyslista.
private String name
Kontekstimallille annettu nimi

Metodit

public void addAttribute(String name, String expressionType, Object value, boolean forced, int weight)
Lisää kontekstimalliin uuden name-nimisen attribuutin, jonka arvoväli määritellään value:ksi. Laskusääntö siitä miten tätä arvoväliä tullaan vertaamaan viestiolion samannimisen attribuutin arvoon annetaan expressionType:lla ( laskenta suoritetaan ''Viestiolion.Attribuutin.Arvo'' expressionType value ). Forced-parametrilla asetetaan, onko määritelty attribuutti kontekstimallin arvon laskennalle ehdoton vaatimus (pakotettu attribuutti) eli kontekstimalli ei saa arvoa, jos kyseisen attribuutin vertailu arvoväliin ei ole tosi. weight-parametri kertoo lisätyn attribuutin painoarvon kontekstimallissa.
protected void startProcessing( Message msg )
Laukaisee kontekstimalliolion suorituksen, jonka aikana malli laskee itselleen arvon. Tuo arvo liitetään MessageAttributeInterface:n toteuttavana attribuuttina msg-olioon, minkä nimeksi määräytyy ilmentymälle määritetty nimi.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla
public String getModelName()
Palauttaa kontekstimalli-ilmentymälle annetun nimen.
public ContextModelAttributeInterface[] getAllAttributes()
Palauttaa kaikki ilmentymään liitetyt attribuutit taulukkona.
public boolean isForcedAttribute(ContextModelAttributeInterface attr)
Palauttaa totuusarvon siitä löytyykö parametrina annettu attr attribuutti-ilmentymä kontekstimallin pakotetuista attribuuteista. Jos ilmentymää ei löydy palauttetaan false.
public int getAttributeWeight(ContextModelAttributeInterface attr)
Palauttaa kokonaislukuarvon, joka kuvaa parametrina annetun attr attribuutti-ilmentymään liitetyn painoarvon. Jos ilmentymää ei löydy palautetaan 0
private boolean loadAttributes( NodeList itemList, ArrayList list )
Luo itemList:sta löytyvien elementtien name-attribuutteihin määriteltyjen nimien perusteella uusia ContextModelAttributeInterfacen toteuttavia attribuutteja sekä lisää ne parametrina annettuun list:aan.
private void createXMLHelp( ArrayList list, Element parent )
Lisää list:lta löytyvät attribuutti-ilmentymien xml rakenteen parent-elementin alle.

AttributeWeightPair

AttributeWeightPair-luokka on tarkoitettu attribuuttien ja niiden painoarvojen toisiinsa liitettynä säilyttämiseen. Luokka on määritelty ContextModel-luokan sisäluokaksi.

Määrittely

:
public class ContextModel {
class AttributeWeightPair
}

Konstruktorit

private AttributeWeightPair( ContextModelAttributeInterface ob, long value )
Alustetaan luokan tietosisältö attribuutti-ilmentymällä ob ja siihen liitetyllä painoarvolla value. Konstruktori on määrilty private, joten luokka on käytettävissä vain ContextModel-luokasta.

Kentät

private ContextModelAttributeInterface data
Luokan attribuutti tietosisällön säilytys kenttä.
private long weight
Luokan painoarvo tietosisällön säilytys kenttä.

Metodit

public long getWeight()
Palauttaa ilmentymään määritellyn painoarvotietosisällön.
public ContextModelAttributeInterface getAttribute()
Palauttaa ilmentymään määritellyn attribuuttitietosisällön.

ContextModelHandler

ContextModelHandler-luokan toiminta alkaa kun tiedonhakumoduuli lähettää järjestelmään saapuneen viestin luokan käsiteltäväksi. Toteutus tukee viestien jatkuvaa saapumista siten, että viestien vastaanotto on säikeistettyä toimintaa. Kun uusi säie on käynnistetty viestin käsittelyyn, suoritetaan kontekstimallimuuttujien arvovälien vertailu viestiolion tarjoamiin konteksti- ja viestiattribuutteihin. Tämä vertailu suoritetaan kaikille vastaanottajana (useamman vastaanottajan viestit käsitellään jokaiselle erikseen) käsiteltävään käyttäjään liitetyille kontekstimalleille (tämän tuloksena kontekstimallit liittävät itselleen saamat arvot viestiolioon nimetyiksi attribuuteiksi). Lopuksi suorittava säie antaa käsittelemänsä viestin edelleen käsiteltäväksi ProfileHandler-luokalle, jonka toiminta suoritetaan siis samassa säikeessä kuin ContextModelHandler:kin toiminta.

Määrittely

:
public class ContextModelHandler

Riippuvuudet

converge.service.Message

Metodit

public static synchronized void incomingMessage(Message msg)
Vastaanottaa uuden viestiolion ja luo uuden (Process) säikeen sen käsittelemiseksi.

Process

Säie-luokka, jonka run-metodissa ContextModelHandler:in kuvauksen toiminnot toteutetaan. Run-metodi pitää saapuneeseen viestiin liitettyä käyttäjää lukulukossa niin kauan kun viestin käsittely järjestelmässä on käynnissä. Mitään käyttäjään liitettyä tietoa ei saa käsittelyn aikana muuttaa, mikä on ehdoton vaatimus sille, että käsittely on luotettavasti mahdollista.

Määrittely

:
class Process extends Thread

Konstruktorit

public Process(Message msg)
Alustaa luokan asettamalla parametrin msg ilmentymän tietosisällöksi.

Kentät

private Message msg
Luokan viestiolion tietosisällön säilytys kenttä.
private User user
Viestiolioon liitetyn käyttäjä olion säilytys kenttä, helpottamaan viittaamista käyttäjään.

Metodit

public void run()
Säikeen suoritusmetodi, joka ottaa käyttäjäolion lukulukkoon, jotta kontekstimallien vertailut voidaan suorittaa. Vertailujen jälkeen viestiolio annetaan ProfileHandlerin käsiteltäväksi. Käyttäjälle otettu lukulukko vapautetaan vasta, kun kaikki tarvittava viestin käsittely on suoritettu.

ProfileHandler

ProfileHandlerissa aluksi käyttäjän oletusprofiilin säännöt, viesti ja tyhjä toimintatapahtuma annetaan RuleHandlerille, joka muokkaa toimintatapahtumaa oletusprofiilissa määriteltyjen sääntöjen mukaan. Tämän jälkeen tutkitaan viestiolion eri kontekstimalliarvoja jokaisen profiilin hallinnoimien kontekstimallien kynnysarvoihin. Jos arvon ylittyy, viesti ja käsittelyssä olevan profiilin säännöt, sekä oletusprofiilin muokkaama toimintatapahtuma annetaan RuleHandlerille, joka jatkaa toimintatapahtuman muokkausta annettujen sääntöjen mukaan. Kun kaikki viestiolioon liitetyn käyttäjän profiilit on käsitelty annetaan toimintotapahtuma viestin kanssa EventMonitorille. Jos kuitenkin vastaanottaja oli ryhmä tallennetaan muokattu toimintotapahtuma ja käynnistetään jokaiselle ryhmänjäsenelle henkilökohtainen viestinkäsittely. Kun tämä suoritus tulee ProfileHandlerille asti otetaan tyhjän toimintotapahtuman sijasta ryhmätasolla muokatun tapahtumakopion käyttäjän profiilien käsittelyn pohjaksi.

Määrittely

:
public class ProfileHandler

Riippuvuudet

java.util.HashMap
org.w3c.dom.Document
converge.service.Message
converge.attribute.MessageAttributeInterface

Konstruktorit

ProfileHandler(Message msg)
Luodaan uusi ProfileHandler-olio viestiä msg varten.

Kentät

private Message msg
Luokan toiminnassa käytettävän viestiolio-viitteen säiltyskenttä.
private static HashMap baseEvents
Kokoelma, jossa ryhmälle tulleiden viestien käsittelyssä syntyneitä toimintotapahtumaolioita säilytetään, kunnes kaikkien ryhmänjäsenien henkilökohtaiset käsittelyt on suoritettu.
private static HashMap baseCounter
Laskuri, joka pitää kirjaa kuinka monta ryhmänjäsentä on jo suorittanut henkilökohtaisen käsittelyn kyseisellä säilytettävällä toimintotapahtumalla.

Metodit

void startProcessing()
Metodi laukaisee luokan toiminnan alustetuilla tiedoilla.
private boolean limitCheck(Profile profile)
Suorittaa parametrina annetun profile profiiliin liitettyjen kontekstimallien kynnysarvojen tarkistuksen. Kontekstimallin nimellä pyydetään luokan tietosisältö viestioliolta mallin vertailussa saama arvo, jota verrataan profiiliin määriteltyyn kynnysarvoon. Jos mallin saama arvo ylittää profiiliin määritellyn arvon palautetaan true.
private static synchronized ActionEvent getBaseEvent( String key )
Palauttaa aina vähintään tyhjän toimintatapahtuman, mutta jos annetulla key-parametrilla löytyy talletettu tapahtuma palautetaan siitä kopio.
private static synchronized void addBaseEvent( String key, ActionEvent ae, int count )
Tallettaa ae-toimintatapahtuman annetulla key-avaimella sekä alustaa laskurin samalla avaimella.

RuleHandler

RuleHandler huolehtii sääntöjen käsittelystä. Se liittää Drools-sääntökäsittelijän järjestelmään.

Määrittely

:
public class RuleHandler

Riippuvuudet

java.util.*
org.w3c.dom.*
org.drools.*
org.drools.rule.*;
org.drools.io.RuleSetLoader

Konstruktorit

public RuleHandler()
Uuden sääntökäsittelijän luonti

Kentät

private RuleBase ruleBase
Sääntökäsittelyn perusta, tähän olion liitetään käsiteltävät säännöt.
private TransactionalWorkingMemory workingMemory
Sääntökäsittelyn muistinhallintaa

Metodit

public void processRules(Object ob, Rule[] rules, ActionEvent ae)
Tällä metodilla oliota ob käsitellään sääntökäsittelijässä sääntöjen rules mukaisesti ja tulokset kerätään ActionEvent-tyyppiseen ae-olioon.
private void setRules(Rule[] rules)
Lisätään käytettävät säännöt rules.
private void assertObject(Object o)
Lisätään säännöissä käsiteltävä olio.
private void commit()
Suoritetaan sääntökäsittely.

ActionEvent

ActionEvent-olioita käytetään sääntöjenkäsittelyn yhteydessä.
Jokaiseen tutkittavaan sääntöön on liitetty toiminta, joka tulisi suorittaa, jos sääntö toteutuu. Näitä suoritettavia toimintoja kerätään ActionEvent-olioon siten, että aina säännön toteutuessa lisätään suoritettavan toiminnon looginen nimi (esim. Get-Messages) johon liitetään toiminnon toteuttavaa luokkaa ohjaavia arvoja.

Määrittely

:
class ActionEvent

Riippuvuudet

java.util.*

Konstruktorit

public ActionEvent()
Tyhjä oletuskonstruktoritoteutus.
public ActionEvent(ActionEvent event)
Kopiokonstruktori, joka luo aidon kopio-olion annetusta event-oliosta.

Kentät

private HashMap hash ActionEvent-olion talletettujen tapahtumien sekä niihin liitettyjen tapahtuman toimintaa ohjaavien arvojen säilytystaulu.

Metodit

public void addEvent(String key, String value)
Lisätään uusi tapahtuma, jonka nimi määritellään key-parametrin avulla ja arvo value -parametrillä. Tämän metodikutsun toistaminen samannimisellä tapahtumalla lisää tapahtumaan erillisiä ohjausarvoja.
public void replaceEvent(String key, String value)
key-nimisen tapahtuman ohjausarvon muuttaminen siten, että kaikki vanhat ohjausarvot korvataan annetulla arvolla value.
public void replaceEvent(String key, String oldvalue, String newvalue)
Etsitään key-nimisestä tapahtumasta arvo oldvalue ja korvataan se arvolla newvalue. Mikäli vanhaa arvoa ei löydy, suoritetaan addEvent-metodin kutsu.
public void deleteEvent(String key)
Poistetaan kaikki key-nimisen tapahtumaan liitetyt ohjausarvot.
public void deleteEvent(String key, String oldvalue)
Poistetaan key-nimisen tapahtuman liitetty ohjausarvo oldvalue.
public HashMap getEvents()
Tämän metodin avulla EventManager pääsee käsiksi olion sisältämiin tapahtumiin. Palautettava hajautustaulu pitää sisällään lisätyt tapahtumat, jotka ovat taulun avaimia sekä tapahtumaan liitetyt toimintaa ohjaavat arvot, jotka on talletettu String-tyyppisinä Set-tyyppiseen tietorakenteeseen.

EventMonitor

EventMonitorissa hallitaan ytimen sisään tulleiden viestien käsittelyssä ja ajastetuissa säännöissä syntyneiden tapahtumaolioiden (ActionEvent) tallentamista siihen saakka, kunnes omassa säikeessä toimiva EventManager hoitaa tapahtumaolioiden ja viestin jatkokäsittelyn.

Määrittely

:
class EventMonitor

Konstruktorit

private EventMonitor()
Tyhjä konstruktoritoteutus

Kentät

private List eventlist
Saapuneiden ActionEventolioiden säilytys lista.
private static EventMonitor em
Järjestelmän ainoa EventMonitor-ilmentymä

Metodit

public synchronized incomingEvent(Object o, ActionEvent evt)
Uuden tapahtumaolion lisääminen käsittelyä odottavien tapahtumien listalle parametrien o ja evt avulla.
public synchronized Pair removeEvent()
Vanhimman käsittelemättömän Pairolion poisto EventMonitorin listalta.
public static EventMonitor getInstance()
Palauttaa arvonaan järjestelmän ainoan EventMonitor-olion.

EventManager

EventManager-luokka suorittaa tapahtumaolioiden määrittelemiä toimintoja. ActionInterface-tyyppisten olioiden avulla se suorittaa muun muassa viestien kantaanlisäyksen, näkymien hallinnan ja viestien lähettämiseen liittyvät toiminnot.

Määrittely

:
public class EventManager extends Thread

Riippuvuus

java.util.*

Konstruktorit

private EventManager()
Tyhjä konstruktori toteutus.

Kentät

private static EventManager em()
Järjestelmän ainoa EventManager-ilmentymä

Metodit

public static EventManager getInstance()
Palauttaa arvonaan järjestelmän ainoan EventManager-olion.
public void run()
EventManager-säikeen käynnistyessä alkaa run-metodin suoritus, jossa EventMonitorilta haetaan viesti-tapahtumaolio tai ajastettu sääntö-tapahtumaolio -pareja ja toimitaan tapahtumaolion määritysten mukaisesti.

Pair

Hyvin tiivis luokka jolla ei ole toimintaa, vaan tarkoituksena on tarjota täysin julkinen ActionEvent-Object parien säilytys olio.

Määrittely

: class Pair

Konstruktorit

public Pair( Object o, ActionEvent evt)
Luo uuden Pair-luokan ilmentymän, alustamalla tietosisällön annettujen parametrien mukaan.

Kentät

public Object object
Luokan ActionEvent tietosisältöön sidottu data kenttä
public ActionEvent event
Luokan ActionEvent tietosisällön säilytys kenttä

ActionLoader

ActionLoader-luokalla tuodaan ActionInterface-rajapinnan toimintoja toteuttavia luokkia järjestelmän käyttöön. Kaikki toiminta on luokka tasoista, joten ActionLoaderista ei ole järjestelmässä yhtään ilmentymää.

Määrittely

:
public class ActionLoader

Riippuvuudet

converge.kernel.Log
java.util.*
java.io.*
org.w3c.dom.*

Kentät

private static String packageName
Latauksessa tarvittava pakkausnimi, johon toteutusluokat kuuluvat.
private static final String actionDir
Javan ajoympäristöön annettu ominaisuuden arvoon viittaava nimi (converge.action.dir), jonka avulla toteutusluokkien latauksessa käytettävä polku ( esim. käynnistettäessä "java -Dconverge.action.dir=/home/a/aa/b/actions/").
private static String defaultActionDir
Oletuksena käytettävä polku kovakoodattuna suhteellisesti käynnistys hakemistosta converge/kernel/actionImplementations/.

Metodit

public static ActionInterface newActionInstance(String name)
Palveluna luodaan ActionInterface ilmentymä, joka tarjoaa toteutuksen name-nimiselle toiminnolle. Jos luonti epäonnistuu palautetaan null.
public static synchronized void loadClasses()
Ladataan Action-toteutusluokat määritetystä hakemistosta, ja tarkastetaan niiden tarjoamien toteutusten loogiset nimet, jotka jokainen toteutusluokka tarjoaa supportedActions-metodilla.
public static String[] getKnownActions()
Palautettaan ladattujen luokkien tarjoamien toimintojen loogiset nimet String-tyyppisessä taulukossa.
private static void setActions( Class aClass )
Privaatti apumetodi luokkien latauksessa, jossa annetun aClass luokan tukemat toiminnot liitetään paikalliseen tietorakenteeseen.

View

View-tyyppisillä olioilla kuvataan tietokannan näkymien sisältöä.

Määrittely

:
public class View implements XMLContentInterface

Konstruktorit

protected View(String name, String[] ids, Header[] headers)
Luodaan uusi View-olio nimen name, viestien tunnusten ids ja otsikkotietojen headers avulla.

Kentät

private String name
Näkymän nimi
private String[] ids
Näkymään liitettyjen viestien tunnisteet
private Header[] headers
Näkymään liitettyjen viestien otsikkotiedot

Metodit

public String getName()
Palautetaan näkymän nimi.
public String[] getMessageIDs()
Palautetaan kaikkien näkymään liitettyjen viestien tunnukset.
public Header[] getMessageHeaders()
Palautetaan olioon liitetyt viestien otsikkotiedot.

Header

Header-olioon on koottu viestin niitä otsikkotietoja, joita tarvitaan näkymän sisällön listauksessa käyttöliittymässä.

Määrittely

:
public class

Konstruktorit

protected Header(String id, String sender, String subject, String date)
Luodaan uusi Header-olio parametrien id, sender, subject ja date avulla.

Kentät

private String subject
Viestin otsikko
private String date
Viestin lähetyspäivämäärä
private String id
Viestien tunniste
private String sender
Viestin lähettäjä

Metodit

public String getId()
Palautetaan viestin tunniste.
public String getSender()
Palautetaan viestin lähettäjä.
public String getSubject()
Palautetaan viestin otsikko.
public String getDate()
Palautetaan viestin lähetyspäivämäärä.

ViewMonitor

Järjestelmässä ViewMonitor-luokka huolehtii viestien ja näkymien muutosten synkronoinnista tarjamalla

Määrittely

:
public class ViewMonitor

Riippuvuudet

converge.service.Message
org.w3c.dom.Document

Konstruktorit

protected ViewMonitor()

Kentät

private ViewEvent event
ViewManagerille annettava ViewEvent
private View view
Pyynnön seurauksena saatu näkymä-olio
private Document dom
Viesti XML-muodossa
private String[] viewNames
Näkymien nimet.
private boolean notFound
Mikäli kysely ei tuottanut tulosta, notFound on true.

Metodit

protected synchronized void waitEvent()
ViewManagerThread kutsuu tätä metodia, joka pysäyttää kutsujan toiminnan siihen asti, kunnes ViewMonitor-olioon on lisätty uusi ViewEvent-tapahtumaolio. (Sekä ViewMonitor-olion luonti että tapahtumaolion lisääminen tapahtuu kutsumalla luokan staattisia metodeja.)
protected synchronized ViewEvent getEvent()
Palautetaan olioon liitetty ViewEvent-tapahtumaolio.
protected synchronized void setView(View view)
Asetetaan näkymä ViewMonitoriin.
protected synchronized void setDom(Document dom)
Asetetaan dokumentti ViewMonitoriin.
protected synchronized void setViewNames(String[] names)
Asetetaan näkymien nimet ViewMonitoriin.
private static ViewMonitor newViewMonitor()
Luodaan uusi ViewMonitor-olio kutsumalla ViewManager-luokan
getNewViewMonitor-metodia.
private synchronized void setMessageToView_(Message msg, String view)
public static void setMessageToView(Message msg, String view)
Luodaan pyyntö viestin msg lisäämisestä näkymään view.
private synchronized void setMessageToView_(User user, String id, String view)
static void setMessageToView(User user, String id, String view)
Luodaan pyyntö viestin id liittämisestä käyttäjän user näkymään view.
private synchronized void deleteMessageFromView_(User user, String id, String view)
public static void deleteMessageFromView(User user, String id, String view)
Viestin id poistaminen käyttäjän user näkymästä view.
private synchronized void deleteMessage_(User user, String id)
public static void deleteMessage(User user, String id)
Käyttäjän user viestin id poistaminen kaikista näkymistä ja kannasta.
private synchronized View getView_(User user,String view)
public static View getView(User user, String view)
Palautetaan käyttäjän user näkymä view.
private synchronized Document getMessage_(User user, String id)
static Document getMessage(User user, String id)
Palautetaan käyttäjän user viesti id.
private synchronized String[] getViewNames_(User user)
public static String[] getViewNames(User user)
Palautetaan käyttäjän user kaikkien näkymien nimet.

ViewEvent

ViewEvent on apuluokka ViewMonitorin ja ViewManagerin välillä. ViewEvent-olioiden avulla ViewManager suorittaa viestiin ja näkymiin liittyviä pyydettyjä toimintoja.

Määrittely

:
class ViewEvent

Riippuvuudet

converge.service.Message

Konstruktorit

public ViewEvent(int type, Message msg, String view)
Luodaan uusi ViewEvent tyypin type, viestin msg ja näkymän view avulla.
public ViewEvent(User user, int type, String id, String view)
Luodaan uusi ViewEvent tyypin type, viestin tunnisteen id ja näkymän view avulla ja liitetään tieto käyttäjästä user.
public ViewEvent(int type, Message msg)
Luodaan uusi ViewEvent tyypin type ja viestin msg avulla.
public ViewEvent(User user, int type, String id)
Luodaan uusi ViewEvent tyypin type ja viestin tunnisteen id avulla ja liitetään tieto käyttäjästä user.
public ViewEvent(User user, int type, String view)
Luodaan uusi ViewEvent käyttäjän user, tyypin type ja näkymän view avulla.

Kentät

protected static final int DELETE_MESSAGE_TOTAL
Tyyppi: tuhoa viesti järjestelmästä.
protected static final int DELETE_MESSAGE_FROM_VIEW
Tyyppi: tuhoa viesti näkymästä.
protected static final int SET_MESSAGE
Tyyppi: Liitä viesti näkymään.
protected static final int SET_BY_MESSAGE_ID
Tyyppi: Liitä viesti näkymään viestin tunnisteen avulla.
protected static final int GET_VIEW
Tyyppi: Hae näkymä.
protected static final int GET_VIEW_NAMES
Tyyppi: Hae näkymien nimet.
protected static final int GET_MESSAGE
Tyyppi: Hae viesti.
protected static final in DELETE_VIEW
Tyyppi: Poistetaan näkymä
public Message message
Tapahtumaan liitetty viesti
public String id
Tapahtumaan liitetyn viestin tunniste
public String view
Näkymän nimi
public User user
Käyttäjäolio, jonka tietoihin tapahtuman toiminnot tehdään.
public int type
Olion tyyppi, arvona jokin luokan staattisista tyyppimäärittelyistä

ViewManager

ViewManager huolehtii ViewMonitorille annettujen näkymien ja viestien muutospyyntöjen käsittelemisestä ViewManagerThreadin avulla.

Määrittely

:
public class ViewManager

Riippuvuudet

converge.service.Message
java.util.*
org.w3c.dom.*
converge.attribute.*

Konstruktorit

private ViewManager()
Luodaan uusi ViewManager.

Kentät

private static ViewManager vm
Viite järjestelmän ainoaan ViewManager-olioon
private ViewManagerThread vmt
Viite varsinaisen toiminnan suorittavaan säikeeseen
private List list
Lista ViewMonitor-olioista, joita ei ole vielä käsitelty.
private boolean stopped
Onko ViewManager pysäytetty.
private boolean stop
Tulisiko ViewManagerin pysähtyä suoritettuaan ensin kaikki listalla olevat toiminnot.

Metodit

public static ViewManager getInstance()
Palautetaan järjestelmän ainoa ViewManager-olio.
public synchronized void shutdown()
Pysäytetään ViewManagerin toiminta. Tämän metodin kutsu jää odottamaan, kunnes stopped-kentän arvo on true.
private void start()
Käynnistetään ViewManageriin liitetty ViewManagerThread-säie.
public synchronized ViewMonitor removeViewMonitor()
Poistetaan käsittelyä odottavien listalta ensimmäinen ViewMonitor.
protected synchronized ViewMonitor getNewViewMonitor()
Palautetaan käsittelyä odottavien listalle liitetty uusi ViewMonitor-olio- (ks. JavaDoc)

ViewManagerThread

Järjestelmässä oleva yksi ainoa ViewManagerThread tarkkailee ViewMonitor-olioiden muodossa tulevia toimintapyyntöjä ja suorittaa niitä saapumisjärjestyksessä. Muutokset tietokantaan hoidetaan DatabaseProviderin kautta.

Määrittely

:
class ViewManager extends Thread

Riippuvuudet

converge.service.Message
java.util.*
org.w3c.dom.*

Kentät

private ViewManager vm
Viite ViewManageriin
private DatabaseProvider db
Viite järjestelmän tietokantayhteyksiä hoitavaan DatabaseProvider-olioon

Metodit

protected void setViewManager(ViewManager vm)
Asetetaan säikeen käyttämä ViewManager vm.
public void run()
Säikeen suoritus
private void setMessage(User user, Message msg)
Liitetään viesti msg käyttäjän user tietokantakokoelmaan.
private void setMessageToView(User user, String view, String id)
Lisätään viesti id käyttäjän user näkymään view.
private void deleteMessageFromView(User user, String view, String id)
Poistetaan viesti id käyttäjän user näkymästä view.
private void deleteMessage(User user, String id)
Poistetaan käyttäjän user viesti id kaikista näkymistä ja tietokannasta.
private View getView(User user, String viewname)
Haetaan kannasta käyttäjän user näkymän viewname tiedot ja muodostetaan niistä uusi View-olio.
private Header getHeader(User user, String id)
Muodostetaan käyttäjän user viestin id tiedoista palautettava otsikkotieto-olio. Tämä metodi on tehty lähinnä prototyypin käyttöliittymää varten.
private Document getMessage(User user, String id)
Haetaan käyttäjän user viesti id tietokannasta.
private String[] getViewNames(User user)
Haetaan käyttäjän user näkymien nimet tietokannasta.
private void deleteView(User user, String view)
Poistetaan käyttäjän user näkymä view.
private Element getMessageInView(Document dom, String id)
Palautetaan näkymässä dom olevaan viestiin id liitetty XML-Element-tyyppinen olio (tai null, mikäli näkymässä ei haluttua viestiä ole).

DatabaseProvider

DatabaseProvider tarjoaa tietokantapalveluita muille järjestelmän olioille. Tietokantana se käyttää Apache organisaation Xindice XML-tietokantaa, ja tästä syystä suoritettavat kyselyt ovat lähinnä DOM-puiden läpikäyntiä. Tulevaisuudessa myös XPath-kyselyt ja XUpdate-päivitykset voivat olla mahdollisia.

Määrittely

:
public class DatabaseProvider

Riippuvuudet

org.w3c.dom.*
java.io.*
org.apache.xindice.server.*
org.apache.xindice.core.*
org.apache.xindice.core.data.*
org.apache.xindice.server.services.*
org.apache.xindice.util.*
org.apache.xindice.xml.dom.DOMParser
org.apache.xindice.xml.TextWriter
converge.service.Message

Konstruktorit

private DatabaseProvider()
Luodaan uusi DatabaseProvider.

Kentät

private static DatabaseProvider db
Viite järjestelmän ainoaan DatabaseProvider-olioon
private Kernel kernel
Viite Xindicen Kernel-tyyppiseen olioon, joka tarjoaa varsinaisen tietokantatoteutuksen.
public static final String SYSTEM_PREF
Järjestelmäasetusten kokoelman nimi
public static final String USERS
Käyttäjäkokoelman nimi
public static final String GROUPS
Ryhmäkokoelman nimi
public static final String PREF
Käyttäjien ja ryhmien asetuskokoelman nimi
public static final String PROFILES
Käyttäjien ja ryhmien profiilikokoelman nimi
public static final String CONTEXTMODELS
Käyttäjien ja ryhmien kontekstimallikokoelman nimi
public static final String VIEWS
Käyttäjien näkymäkokoelman nimi
public static final String DATASOURCES
Käyttäjien ja ryhmien tiedonlähdekokoelman nimi
public static final String PREFERENCE
Käyttäjien ja ryhmien asetustiedoston nimi
public static final String MESSAGES
Käyttäjien viestikokoelman nimi
private static String[] defCols
Niiden kokoelmien nimet, jotka luodaan järjestelmään ensimmäistä kertaa käynnistettäessä.

Metodit

public static DatabaseProvider getInstance() Palautetaan järjestelmän ainoa DatabaseProvider-olio.
protected synchronized Database getDatabase()
Palautetaan org.apache.xindice.core.Database -tyyppinen tietokantaliittymän tarjoava olio.
public synchronized void shutdown()
Tietokannan sulkeminen
private void init()
Järjestelmän ensimmäisellä käynnistyskerralla luodaan tarvittavia kokoelmia.
protected Collection createCollection(Collection col, String name)
Luodaan uusi kokoelman name kokoelman col alle.
protected synchronized Collection getUserCollection(String name)
Palautetaan käyttäjän name kokoelma.
protected synchronized Collection newUserCollection(String name)
Luodaan uusi kokoelma käyttäjää name varten.
protected synchronized void removeUserCollection(String name)
Poistetaan käyttäjän name kokoelma kannasta.
protected synchronized Collection getGroupCollection(String name)
Palautetaan ryhmän name kokoelma.
protected synchronized Collection newGroupCollection(String name)
Luodaan uusi kokoelma ryhmää name varten.
protected synchronized void removeGroupCollection(String name)
Poistetaan ryhmän name kokoelma kannasta.
protected synchronized void setDocument(Collection col, String sub, String id, Document dom)
Asetetaan dokumentti dom tunnisteella id kokoelmaan col, tai mikäli sub ei ole null, kokoelman col alikokoelmaan sub.
protected synchronized Document getDocument(Collection col, String sub, String id)
Palautetaan dokumentti id kokoelmasta col, tai mikäli sub ei ole null, kokoelman col alikokoelmasta sub.
protected synchronized void deleteDocument(Collection col, String sub, String id)
Poistetaan dokumentti id kokoelmasta col, tai mikäli sub ei ole null, kokoelman col alikokoelmasta sub.
protected synchronized boolean setCollectionEmpty(Collection parent, String collection)
Poistetaan kokoelma collection kokoelmasta parent ja luodaan se uudestaan. Palautetaan tieto siitä, onnistuiko operaatio.

Crypt

Crypt-luokka tarjoaa palveluita datan salaamiseksi salasanan avulla. Salattu tieto muutetaan lisäksi Base64-muotoon, jotta sen tallentaminen tietokantaan onnistuisi.

Määrittely

:
public class Crypt

Riippuvuudet

javax.crypto.spec.*
javax.crypto.*

Kentät

private static byte[] salt
Salauksessa hyödynnettävä taulukko
private static int count
Iteraatioiden määrä

Metodit

public static String encode(String pw, byte[] data)
Salataan data-parametrin sisältämä tieto salasanalla pw ja palautetaan salattu tietosisältö base64-muotoisena String-oliona.
public static String decode(String pw, String crypted)
Salasanan pw avulla puretaan crypted-parametrin base64-muodossa antama salattu tieto ja palautetaan salaamaton tieto.

User

User-luokan ilmentymillä ylläpidetään järjestelmässä eri käyttäjien tietoja. Ilmentymät sisältävät profiileja, kontekstimalleja, viittauksia tiedonlähteisiin, ominaisuusolioita ja kontaktilistan.

Määrittely

:
public class User

Riippuvuudet

java.util.*
converge.service.DataSource
converge.attribute.*

Konstruktorit

protected User(String name, String password)
Uuden User-olion luominen on sallittua vain ytimessä (pakkaus converge.kernel). Parametreinä nimi, name ja salasana, password

Kentät

private HashMap contextModels
Käyttäjän kontekstimallit hajautustaulussa
private HashMap profiles
Käyttäjän profiilit hajautustaulussa
private ContactList contacts
Kontaktilista
private HashMap datasources
Käyttäjän tiedonlähteet hajautustaulussa
private HashMap userProperties
Käyttäjän ominaisuusoliot hajautustaulussa
private String name
Käyttäjän nimi
private String password
Käyttäjän salasana
private Set readLocks User-olion lukulukot
private Object theWriteLock User-olion kirjoituslukko
private boolean waitForWriteLock
Yrittääkö joku saada User-olioon kirjoituslukkoa.
private boolean deleted
Onko käyttäjän tiedot poistettu tietokannasta.

Metodit

synchronized void readLock(Object locker)
Olio voidaan lukulukita, jolloin kukaan ei voi muuttaa olion tietoja. Lukulukkoja User-oliota kohti voi olla useita. Parametrinä locker saadaan se olio, joka lukituksen haluaa tehdä.
synchronized void writeLock(Object locker)
User-olio voidaan kirjoituslukita, jolloin lukuoperaatiot on estetty. Kirjoituslukon tulisi olla päällä mahdollisimman vähän aikaa, sillä lukituksen ollessa päällä vain yksi olio tai luokka pystyy käsittelemään User-ilmentymää. Parametrinä locker saadaan se olio, joka lukituksen haluaa tehdä.
synchronized void releaseLock(Object locker)
Lukon vapautus, toimii sekä luku- että kirjoituslukoille. Parametrinä locker saadaan se olio, jonka saama lukko vapautetaan.
synchronized boolean hasLock(Object locker)
Voidaan testata onko oliolla locker User-olion lukko.
ArrayList getContextModels()
Palautetaan käyttäjän kaikki konteksimallit.
void addContextModel(ContextModel model)
Lisätään kontekstimalli model.
ArrayList getProfiles()
Palautetaan kaikki käyttäjän profiilit.
void addProfile(Profile profile)
Lisätään profiili profile.
void addDatasource(Datasource src)
Lisätään uusi tiedonlähde src.
void deleteDatasource(Datasource src)
Poistetaan tiedonlähde src.
Datasource getDatasource(String name)
Palautetaan tiedonlähde nimen name perusteella.
String[] getDatasourceNames()
Palautetaan kaikkien User-olioon liitettyjen Datasource-olioiden nimet.
ContactList getContactList()
Palautetaan käyttäjän kontaktilista.
UserPropertyInterface getProperty(String name)
Pyydetään käyttäjäoliolta ominaisuusoliota nimen name perusteella.
void setProperty(String name, Object value)
Asetetaan ominaisuusolion name arvoksi value.
void save()
Kun käyttäjän tiedot halutaan tallentaa tietokantaan, kutsutaan tätä metodia.

UserManager

UserManager hallinnoi käyttäjä- ja ryhmäolioita ja huolehtii niiden kantaantallennuksesta.

Määrittely

:
class UserManager

Riippuvuudet

java.util.*
org.w3c.dom.*
org.apache.xindice.core.*
converge.service.DataSource

Konstruktorit

private UserManager()
Uuden UserManager-olion luonti

Kentät

private static UserManager um
Viite järjestelmän ainoaan UserManager-olioon
private Map users
Järjestelmän käyttäjät
private Map groups
Järjestelmän ryhmät
private DatabaseProvider db Viite järjestelmän tietokantapalveluita tarjoavaan DatabaseProvider-olioon

Metodit

static UserManager getInstance()
Palautetaan järjestelmän ainoa UserManager-olio.
public synchronized void shutdown()
UserManager-ilmentymän sulkeminen aiheuttaa kaikkien käyttäjien tietojen tallentamisen tietokantaan.
public synchronized Group newGroup(String name, String password)
Luodaan uusi ryhmä nimellä name ja salasanalla password, mikäli sellaista ei järjestelmässä jo ole.
public synchronized User newUser(String name, String password)
Luodaan uusi käyttäjä nimellä name ja salasanalla password, mikäli sellaista ei järjestelmässä jo ole.
public synchronized Group getGroup(String name)
Palautetaan Group-olio nimen perusteella.
public synchronized User getUser(String name)
Palautetaan User-olio nimen perusteella.
public synchronized Group getGroup(String name, String password)
Palautetaan Group-olio nimen ja salasanan perusteella.
public synchronized User getUser(String name, String password)
Palautetaan User-olio nimen ja salasanan perusteella.
public synchronized boolean hasGroup(String name)
Onko järjestelmässä ryhmää nimeltä name.
public synchronized boolean hasUser(String name)
Onko järjestelmässä käyttäjää nimeltä name.
public synchronized void deleteGroup(String name)
Poistetaan ryhmä name.
public synchronized void deleteUser(String name)
Poistetaan käyttäjä name
public synchronized void saveUser(User user)
Tallennetaan käyttäjän user tiedot kantaan. Parametrinä voidaan antaa myös Group-tyyppinen olio.
private void saveUserNow(User user)
Tallennetaan käyttäjä
ryhmä user kantaan.
protected synchronized void saveAllUsers(int sleep)
Tallennetaan järjestelmän kaikki käyttäjät. (Järjestelmän toimintaa tutkittaessa voidaan haluttaessa tallennusten välissä keskeyttää toiminto parametrin sleep määrittelemäksi ajaksi millisekunneissa.)
protected synchronized void loadUsers()
Ladataan järjestelmän käyttäjien tiedot tietokannasta.
protected synchronized void loadGroups()
Ladataan järjestelmän ryhmien tiedot tietokannasta.
private User load(String name, boolean group)
Ladataan käyttäjän tai ryhmän name tiedot tietokannasta. Parametri group kertoo, onko kyseessä ryhmä.
public synchronized String[] getUserNames()
Palautetaan järjestelmän käyttäjien nimet.
public synchronized String[] getGroupNames()
Palautetaan järjestelmän ryhmien nimet.

Group

Järjestelmän ylläpitäjä voi muodostaa käyttäjäryhmiä, joita kuvaa Group-luokka. Käyttäjäryhmien toiminta on useilta osin sama kuin varsinaisilla käyttäjillä, mutta ryhmillä ei ole näkymiä. Ryhmälle tullut viesti käsitellään samoin kuin tavallisetkin viestit, mutta ProfileHandler ei annakaan viestiä EventMonitorille, vaan siitä luodaan kopio jokaista ryhmän jäsentä varten, mitkä käsitellään uudestaan jokaisen ryhmän jäsenen kontekstimallien ja sääntöjen avulla.

Määrittely

:
public class Group extends User

Konstruktorit

protected Group(String name, String password, String[] userNames)
Uuden ryhmän name luominen salasanalla password ja käyttäjillä userNames.

Kentät

private UserNameCollection group
Tieto ryhmään liitetyistä käyttäjistä

Metodit

public UserNameCollection getUserNames()
Palautetaan ryhmään kuuluvien käyttäjien nimet UserNameCollection-tyyppisenä oliona.

UserNameCollection

Määrittely

:
public class UserNameCollection implements XMLContentInterface

Riippuvuudet

java.util.*
org.w3c.dom.*

Kentät

private HashSet users
Kokoelma käyttäjänimiä

Metodit

public String[] getUserNames()
Palautetaan käyttäjien nimiä sisältävä merkkijonotaulukko.
public void addUser(User user)
Lisätään käyttäjän user nimi kokoelmaan.
public void addUser(String user)
Lisätään käyttäjän user nimi kokoelmaan.
public boolean hasUser(String name)
Löytyykö kokoelmasta käyttäjä nimellä name.
public void removeUser(String name)
Poistetaan käyttäjä name kokoelmasta.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla

Profile

Profile-oliolla kuvataan järjestelmässä käyttäjään liitettyä profiilia. Se sisältää tiedon siihen liitettyjen kontekstimallien kynnysarvoista, ajastetuista säännöistä ja varsinaisista viestin hallintaan liittyvistä säännöistä.

Määrittely

:
public class Profile implements XMLContentInterface

Riippuvuudet

java.util.*
org.w3c.dom.*

Konstruktorit

protected Profile(User user)
Luodaan käyttäjälle user uusi profiili.
public Profile(User user, String name)
Luodaan käyttäjälle user uusi profiili nimeltä name.

Kentät

public static final String DEFAULT
Oletusprofiilin nimi.
public User user
Viite profiilin käyttäjään
private String name
Profiilin nimi
private boolean active
Onko profiili aktiivinen
private LinkedHashMap rules
Profiiliin liitetyt säännöt
private HashMap contextModelValues
Profiiliin liitetyt konteksimallien kynnysarvot
private HashMap scheduledRules
Profiiliin liitetyt ajastukset (, jotka pitävät sisällään sääntöjä)

Metodit

public boolean isDefaultProfile()
Onko profiili käyttäjän oletusprofiili.
public String getName()
Palautetaan profiilin nimi.
public boolean isActive()
Onko profiili aktiivinen.
public void setActive(boolean active)
Asetetaan profiilin aktiivisuus parametrillä active.
public Rule getRule(String name)
Palautetaan sääntö nimen name perusteella.
public void setRule(Rule rule)
Lisätään profiiliin sääntö rule.
public void deleteRule(String name)
Poistetaan sääntö nimeltä name.
public String[] getRuleNames()
Palautetaan kaikkien profiilin sääntöjen nimet.
public Rule[] getRules()
Palautetaan säännöt taulukossa.
public void addScheduledRule(Scheduler rule)
Lisätään ajastettu sääntö rule.
public Scheduler getScheduledRule(String name)
Palautetaan ajastettu sääntö name.
public void deleteScheduledRule(String name)
Poistetaan ajastettu sääntö name.
public Scheduler[] getScheduledRules()
Palautetaan kaikki ajastetut säännöt taulokossa.
public void setContextModelValue(String name, int value)
Lisätään profiiliin uusi kontekstimallin kynnysarvo.
public int getContextModelValue(String name)
Palautetaan kontekstimalliin liitetty arvo.
public void removeContextModel(String name)
Poistetaan profiilista viittaus kontekstimalliin.
public String[] getContextModels()
Palautetaan profiilin viittaamat kontekstimallit.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla .

Rule

Rule-luokalla kuvataan järjestelmässä käytettäviä sääntöjä, jotka ovat muodoltaan ehdot-toiminnot -pareja.

Määrittely

:
class Rule implements XMLContentInterface

Riippuvuudet

java.util.*
org.w3c.dom.*
org.drools.rule.*

Konstruktorit

protected Rule()
Luodaan uusi sääntö.
Rule(String name)
Luodaan uusi sääntö, jonka nimi on name.

Kentät

public static final int EVENT_ADD
Uuden toiminnan lisäys.
public static final int EVENT_DELETE
Toiminnan poisto.
private String name
Säännön nimi
private LinkedList conditions
Ehdot
private LinkedList actions
Toiminnot
private boolean opAdded
Onko ehdon lisäämisen jälkeen lisätty myös ehdollinen operaattori (conditional operator) (joko AND tai OR).

Metodit

public String getName()
Palautetaan säännön nimi.
public void addCondition(String attributeName, String value, String expressionType)
Lisätään säännön ehtoon vertailu attributeName-attribuutin ja arvon value välillä expressionType:n mukaisesti esimerkiksi Subject in ''converge''. AttributeName viittaa suoraan attribuuttien nimiin .
public void nextCondition(String conditionalOperator)
Jatketaan ilmentymän sisältämää ehtoa conditionalOperator:n mukaisesti. Parametrin tyyppinä tämä prototyyppi tukee vain AND ja Or -operaattoreita.
public void consequence(int eventType, String eventname, String eventvalue)
Lisätään toiminto sääntöön. Toiminnon tyyppi on eventType (joko EVENT_ADD tai EVENT_DELETE) ja toiminta määritellään avain eventname - arvo eventvalue pareina.
public List getConsequences()
Palauttaa listan toiminnoista.
public org.drools.rule.Declaration[] getParametersForDrools()
Palautetaan Declaration-taulukko, joka sisältää viitteen sääntöjen käsittelyssä käytettävien olioiden nimiin ja tyyppeihin.
public org.drools.semantics.java.ExprCondition getConditionForDrools()
Palautetaan Droolsin ymmärtämässä muodossa säännön ehto.
public org.drools.semantics.java.BlockConsequence getConsequenceForDrools()
Palautetaan Droolsin ymmärtämässä muodossa säännön toiminto.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla .

Contact

Contact-luokka kuvaa yhtä kontaktilistassa olevaa tietoalkiota. Rakenteeltaan Contact on nimetty hajautustaulu, eli sillä on nimi ja muut tiedot esitetään avain-arvo -pareina.

Määrittely

:
public class Contact implements XMLContentInterface

Riippuvuudet

java.util.*
org.w3c.dom.*

Konstruktorit

public Contact()
Luodaan uusi Contact-olio.
public Contact(String name)
Luodaan uusi name-niminen Contact-olio.

Kentät

private HashMap props
Kontaktitiedon ominaisuudet hajautustaulussa
private String name
Kontaktitiedon nimi

Metodit

public String getName()
Palautetaan Contact-olion nimi.
public String get(String key)
Palautetaan avaimeen key liitetty arvo.
public void set(String key, String value)
Lisätään uusi tieto avaimella key ja arvolla value. Korvataan mahdollinen vanha arvo.
public String[] getKeys()
Palautetaan Contact-olion kaikkien avain-arvo -parien avaimet.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla

ContactList

Jokaisella järjestelmän käyttäjällä on yksi kontaktilista (ContactList), joka voi sisältää sekä varsinaisia kontaktitietoja (Contact) että toisia kontaktilistoja.

Määrittely

:
public class ContactList implements XMLContentInterface

Riippuvuudet

java.util.*
org.w3c.dom.*

Konstruktorit

public ContactList()
Luodaan uusi kontaktilista.
public ContactList(String name) Luodaan uusi kontaktilista nimeltään name.

Kentät

private String name
Kontaktilistan nimi
private HashMap contacts
Kontaktilistan yksittäiset kontaktitiedot
private HashMap contactlists
Kontaktilistan alikontaktilistat

Metodit

public String getName()
Palautetaan kontaktilistan nimi.
public Set getContactNames()
Palautetaan kaikkien ContactList-olion sisältämien Contact-olioiden nimet.
public Contact getContact(String name)
Etsitään nimellä name kontakti tietoa.
public Set getContactListNames()
Palautetaan kontaktilistan alikontaktilistojen nimet.
public ContactList getContactList(String name)
Etsitään ContactList-olio nimen name perusteella.
public void addContact(Contact contact)
Lisätään uusi kontaktitieto contact.
public void addNewContactList(ContactList clist)
Lisätään uusi alikontaktilista clist
public void removeContact(String name)
Poistetaan kontaktitieto kontaktilistalta.
public void removeContactList(String name)
Poistetaan alikontaktilista.
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla

ScheduledRule

ScheduledRule muuttaa Rule-luokan määrityksiä siten, että sääntöjä voidaan käyttää myös ajastetuissa säännöissä. Tämä tarkoittaa erityisesti sääntökäsittelijän käyttämän Message-olioviittauksen muuttamista User-tyyppiseksi.

Määrittely

:
public class ScheduledRule extends Rule

Riippuvuudet

org.w3c.dom.*

Konstruktorit

public ScheduledRule()
Luodaan uusi ScheduledRule.
public ScheduledRule(String name)
Luodaan uusi ScheduledRule nimeltään name.

Metodit

public org.drools.rule.Declaration[] getParametersForDrools()
Katso 4.1.25 sivulla ..
public org.drools.semantics.java.ExprCondition getConditionForDrools()
Katso 4.1.25 sivulla .

ScheduleManager

ScheduleManager käy säännöllisin väliajoin läpi käyttäjien ja ryhmien aktiivisten profiilien ajastetut säännöt ja mikäli jokin sääntö tulee laukaista, luodaan uusi ScheduledRuleHandler-säie, joka huolehtii säännön käsittelystä.

Määrittely

:
public class ScheduleManager extends Thread

Riippuvuudet

org.w3c.dom.*
java.util.*

Kentät

public static final int sleepTime
Tämä luku kertoo sekunneissa kuinka usein ScheduleManager tutkii aktiivisia profiileita.
private static ScheduleManager sm
Viite järjestelmän ainoaan ScheduleManager-olioon
private boolean stop
Tulisiko ScheduleManagerin pysähtyä
private boolean stopped
Onko ScheduleManager pysähtynyt

Metodit

public static ScheduleManager getInstance()
Palautetaan järjestelmän ainoa ScheduleHandler-olio.
public void run()
Säikeen toiminnallisuus on run-metodissa.
public synchronized void shutdown()
ScheduleManagerin toiminnan pysäyttäminen

ScheduledRuleHandler

ScheduledRuleHandler huolehtii yhden ajastetun säännön suorittamisesta.

Määrittely

:
class ScheduledRuleHandler extends Thread

Riippuvuudet

org.w3c.dom.*

Konstruktorit

public ScheduledRuleHandler(User user, Document rules)
Luodaan uusi käsittelijä käyttäjän user ajastetulle säännölle rules.

Kentät

private Document rules
Säännöt XML-muodossa.
private User user
Viite käyttäjään, kenen sääntöjä ollaa käsittelemässä
private ActionEvent event
Toimintotapahtuma, jonka sisältö muodostetaan RuleHandlerissa.

Metodit

public void run()
Säikeen suoritus, jossa ensin RuleHandlerin avulla muodostetaan uusi ActionEvent, joka annetaan edelleen EventMonitorille User-viitteen kanssa.

Scheduler

Scheduler kuvaa aikaväliä tai tarkkaa aikaa, jolloin jonkin toiminnon pitäisi tapahtua.

Määrittely

:
public class Scheduler implements XMLContentInterface

Riippuvuudet

org.w3c.dom.*
java.util.*

Konstruktorit

public Scheduler(String name, int type, int multiply)
Luodaan uusi ajastin name tyypin type ja kertoimen multiply avulla.
public Scheduler(String name, Date date)
Luodaan uusi kerran suoritettava ajastin name päivämääräolion date avulla.
public Scheduler()
Luodaan uusi ajastus.

Kentät

public static final int MINUTE
Tyyppi: minuutti.
public static final int HOUR
Tyyppi: tunti.
public static final int DAY
Tyyppi: vuorokausi.
public static final int WEEK
Tyyppi: viikko.
public static final int MONTH
Tyyppi: kuukausi.
private Date date
Mikäli ajastus on vain kerran suoritettava, pitää date llä viitettä päivämääräolioon, joka kertoo ajastuksen halutun laukeamisajan.
private int type
Ajastuksen tyyppi
private int multiply
Ajastuksen kerroin
private LinkedHashMap rules
Ajastukseen liitetyt säännöt
private long lastTime
Viimeisin laukeamisajankohta
private String name
Ajastuksen nimi

Metodit

protected long getLastTime()
Edellinen laukeamisajankohta
protected void setLastTime(long time)
Asetetaan edellinen laukeamisajankohta.
public String getName()
Palautetaan ajastimen nimi.
public boolean exact()
Onko ajastin luotu Date-olion avulla, jolloin tiedetään tarkasti milloin ajastuksen tulisi laueta.
public Date getDate()
Palautetaan date-olio.
public int getType()
Palautetaan ajastimen tyyppi.
public int getMultiply()
Palautetaan ajastimen kerroin.
public long getInterval()
Palautetaan ajastuksen laukeamisväli sekunneissa.
public void setRule(Rule rule)
Lisätään ajastimeen uusi sääntö rule.
public ScheduledRule getRule(String name)
Palautetaan sääntö nimen perusteella.
public void deleteRule(String name)
Poistetaan sääntö nimeltä name.
public String[] getRuleNames()
Palautetaan kaikkien sääntöjen nimet.
public Document getRuleSet()
Katso 4.1.24 sivulla .
public void createXML(Node parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Node myContent)
Katso 4.2.2 sivulla

XMLUtil

XMLUtil-luokka tarjoaa XML:n käsittelyä helpottavia staattisia metodeja.

Määrittely

:
public class XMLUtil

Riippuvuudet

org.w3c.dom.*

Kentät

public static final String NS_DROOLS
Droolsin nimiavaruus.
public static final String NS_DROOLS_JAVA
Droolsin vaatima Javan nimiavaruus.

Metodit

public static Document newXMLDocument()
Luodaan uusi w3c.org.dom.Document -tyyppinen olio.
public static Document newDroolsDocument()
Luodaan uusi w3c.org.dom.Document -tyyppinen olio, joka pitää sisällään Droolsin tarvitsemia XML-elementtejä.
public static void outputPrinting(Document dom, OutputStream output)
Tulostetaan XML-dokumentti dom output-virtaan, tai mikäli output on null, Käytetään System.out -virtaa.

Log

Log-luokkaa käytetään järjestelmän lokitietojen tallennukseen.

Määrittely

:
public class Log

Riippuvuudet

java.io.*
java.util.*

Kentät

public static PrintStream out
Järjestelmän oletustulostusvirta.
public static PrintStream err
Järjestelmän virhetulostusvirta.

Metodit

public static synchronized PrintStream output output(String name)
Palautetaan viittaus name-nimiseen tulostusvirtaan, jonka avulla tiedot tallennetaan tulostusvirran nimiseen tiedostoon.
public synchronized static void flush() Kutsutaan java.io.PrintStream-luokan flush-metodia kaikille järjestelmän loki-tulostusvirroille.
public static synchronized void stack(Exception e)
Tulostetaan poikkeuksen e pinokuvaus Log.err -virtaan.
public static synchronized void stack(Exception e, String output)
Tulostetaan poikkeuksen e pinokuvaus parametrin output nimiseen tulostusvirtaan.
public static synchronized void stack(Exception e, PrintStream output)
Tulostetaan poikkeuksen e pinokuvaus output -tulostusvirtaan.

Rajapinnat : converge.kernel

ActionInterface

ActionInterface:lla määritetään ne toiminnallisuudet, jotka jokaisen järjestelmään toteutettavan toiminnallisuusluokan on tarjottava. Toteutusvaiheessa tällaisia luokkia tullaan tekemään esimerkiksi viestien lähettämistä ja hakua varten.

Määrittely

:
interface ActionEvent extends XMLContentInterface

Metodit

void setValue(User user, Object ob, String[] values)
Asetetaan toiminnan suorittamiseksi arvoja, missä toiminta liitetään käyttäjään user, käyttäjän johonkin olioon ob (esimerkiksi Message) sekä arvotaulukon values sisältämien arvojen avulla. Values-arvotaulukon sisältö riippuu kutsutun toteutus luokan toiminnallisuuden ohjaamiseksi tarvittavista tiedoista, jotka voivat olla esimerkiksi joukko tietokantakyselyjä.
void doAction( String action )
Metodi laukaisee ilmentymän toiminnan, se mitä luokan tarjoamista toiminnallisuuksista annetuilla arvoilla halutaan laukaista määritetään action-parametrilla.
String[] supportedActions()
String-tyyppinen taulukko toiminnallisuuksista, joiden toteutuksen luokka tarjoaa. Taulukon sisältämät määritykset ovat doAction-metodin hyväksymiä syötteitä.

XMLContentInterface

XMLContentInterface-rajapinnan toteuttavien luokkien on osattava luoda omasta tietosisällöstään XML-kuvaus, jonka avulla ilmentymät voidaan myöhemmin palauttaa samaan tilaan kuin missä ne olivat kuvauksen luonnin yhteydessä.

Määrittely

:
interface XMLContentInterface

Metodit

void createXML(Element parent)
Parametrinä parent saadaan se XML-elementti, johon olion pitäisi liittää oma XML-kuvauksensa org.w3c.dom.Node -rajapinnan appendChild() -metodilla (lapsielementiksi).
boolean loadXML(Element myContent)
Oliota kutsuttaessa loadXML-metodilla, muuttaa se tilansa vastaamaan parametrinä saatua tietosisältöä, jonka kuvaus löytyy myContent-parametrista.

Rajapinnat : converge.attribute

UserPropertyInterface

UserPropertyInterface:lla määritetään ne ominaisuudet, jotka jokaisen käyttäjäolioon liitettävien ominaisuuksien toteutusluokkien on tarjottava. Tällaisia ominaisuuksia ovat kaikki käyttäjän ulkomaailman kontekstia kuvaavat tiedot esimerkiksi käyttäjän paikkatieto ( ''paikannus''=''Helsinki, Kallio, Toinen Linja 10'' ) tai päätelaitteen saavutettavuus ( ''GSM-OnLine''=''false'' ).

Määrittely

:
interface UserPropertyInterface

Metodit

public boolean compare( String expressionType, Object value )
Metodi jonka avulla voidaan vertailla annettavaa arvoa ilmentymän sisältämään arvotietosisältöön. Laskenta suoritetaan, ''Ilmentymän arvo'' expressionType value esim. 100 < value. Epäselvän laskusäännön tapauksessa palautetaanfalse.
public void setUser( User user )
Asettaa ilmentymään liitetyn käyttäjäolion
public public void setName(String name)
Asetetaan ominaisuuden nimi.
public String[] supportedAttributes()
String-tyyppinen taulukko niiden kaikkien attribuuttien loogisista nimistä joille toteutettu luokka tarjoaa käsittelyn toteutuksen.
public String getDescription()
Palautetaan selkokielinen kuvaus ominaisuusluokasta.

AttributeInterface

AttributeInterface:lla määritetään ne ominaisuudet, jotka jokaisen attribuuttien käsittelyn toteuttavien luokkien on tarjottava.

Määrittely

:
interface AttributeInterface extends XMLContentInterface

Metodit

public void setName(String name)
Asetetaan attribuutin nimi (jokin supportedAttributes:in palauttama nimi)
public String getName()
Palauttaa ilmentymälle annetun nimen, joka vastaa loogista attribuutin nimeä, jolle ilmentymä tarjoaa toteutuksen.
public void setValue(Object value)
Ilmentymän arvotietosisältö alustetaan antamalla value. Toteutus itse käsittelee Object-tyypiä kuten se sitä tarvitsee.
public Object getValue()
Palauttaa ilmentymän arvotietosisällön Object-tyyppisenä.
public String[] supportedAttributes()
Jokaisen attribuuttien käsittelyyn toteutetun luokan on pystyttävä kertomaan niiden kaikkien attribuuttien loogiset nimet, joiden käsittelyt se tarjoaa.
public String getDescription()
Palauttaa luokkaan kirjoitetun kuvauksen siitä miten ja mihin tarkoitukseen siinä määriteltyjä loogisia attribuutteja on mahdollista käyttää.

MessageAttributeInterface

MessageAttributeInterface:lla määritetään kaikki ne ominaisuudet, jotka viestiolioon liitettävien attribuuttiolioiden toteutusluokkien on tarjottava.

Määrittely

:
public interface MessageAttributeInterface extends AttributeInterface

Metodit

public boolean compare(String ExpressionType, Object value )
Metodi jonka avulla voidaan vertailla annettavaa arvoa ilmentymän sisältämään arvotietosisältöön. Laskenta suoritetaan, ''Ilmentymän arvo'' expressionType value esim. 100 < value. Epäselvän laskusäännön tapauksessa palautetaan false.
public void setMessage(Message msg)
Annetaan ilmentymälle viite viestiin.

ContextModelAttributeInterface

ContextModelAttributeInterface:lla määritetään ne ominaisuudet, jotka kontekstimalliolioon liitettävien attribuuttiolioiden toteutusluokkien on tarjottava.

Määrittely

:
public interface ContextModelAttributeInterface extends AttributeInterface

Metodit

public boolean compare(Message msg)
Suorittaa vertailun ilmentymän oman arvotietosisällön ja msg-olioon liitetyn samannimisen attribuutin arvotietosisällön välillä käyttämällä ilmentymään asetettua laskusääntöä. Laskenta suoritetaan ''Ilmentymän arvo'' laskusääntö msg:n attribuutin arvo esim. 100 < msg.attr.value.
public void setExpressionType(String type)
Ilmentymän compare-metodin laskennassa käytettävä laskusäännön asetus. Type-parametriksi hyväksyttäviä arvoja ''<'', ''>'', ''>='', ''<='', ''='' ja ''in'', joista viimeinen tarkoittaa attribuutista riippuen joko alimerkkijonoa tai alkiota taulukossa.
public String getExpressionType()
Palauttaa ilmentymän vertailulaskennassa käytettävän laskusäännön.

Luokat : converge.attribute

AttributeLoader

AttributeLoader-luokalla ladataan (tarvittaessa dynaamisesti) AttributeInterface -rajapinnan toteuttavia luokkia järjestelmän käyttöön.

Määrittely

:
public class AttributeLoader

Metodit

public static UserPropertyInterface newUserPropertyInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa käyttäjäominaisuudelta vaadittavat ominaisuudet (UserPropertyInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
public static ContextModelAttributeInterface
newContextModelAttributeInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa kontekstimalliattribuutilta vaadittavat ominaisuudet (ContextModelAttributeInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
static MessageAttributeInterface
newMessageAttributeInstance(String name)
Luodaan uusi ilmentymä luokasta, joka toteuttaa viestiolioattribuutilta vaadittavat ominaisuudet (MessageAttributeInterface-rajapinta) ja tarjoaa toteutuksen name-nimiselle attribuutille.
static synchronized void loadClasses()
Luokka-metodi, jonka suorituksessa käydään kaikki attribuuttien toteutuksia tarjoavat luokat läpi. Tällöin päivitetään AttributeLoaderin tietosisältö siitä, minkä nimisille attribuuteille luokat tarjoavat toteutuksen.

Attribute

Attribute on abstrakti yliluokka muille Attribute-sarjan luokille. Yksi Attribute-sarjan aliluokan ilmentymä pitää sisällään yhden viestin attribuutin (lähettäjä, otsikko, lähetysaika, tärkeys, viestityyppi). Erityyppisiä attribuutteja varten luodaan omia aliluokkia Attribuuteista, esim. merkkijonoja varten on luokka AttributeString.

Määrittely

:
public abstract class Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Kentät

private Object value
Viestiattribuutin tieto.
private String name
Viestiattribuutin nimi.
private String expressionType
Vertailutyyppi, katso 4.3.4 sivulla

Metodit

abstract boolean compare(String expressionType, Object value)
Katso 4.3.3 sivulla
abstract boolean compare(Message msg)
Katso 4.3.4 sivulla
Object getValue()
Katso 4.3.3 sivulla
void setValue(Object value)
Katso 4.3.2 sivulla
void setExpressionType(String expressionType)
Katso 4.3.4 sivulla
String getExpressionType()
Katso 4.3.4 sivulla
String getName()
Katso 4.3.2 sivulla
void setName(String name)
Katso 4.3.2 sivulla
abstract String[] supportedAttributes()
Katso 4.3.2 sivulla
abstract void createXML(Element parent)
Katso 4.2.2 sivulla .
abstract boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

Luokat : converge

Converge

Järjestelmän käynnistävä luokka.

Määrittely

:
public class Converge

Riippuvuudet

converge.kernel.*
converge.clienmanager.*

Metodit

public static void main(String[] args)
Käynnistetään järjestelmä. Mikäli parametrinä args saadaan -gui, käynnistetään myös ylläpitäjän käyttöliittymä. Järjestelmä voidaan sulkea käynnistyksen jälkeen esimerkiksi antamalla komento Ctrl-C komentorivikehotteessa.

ConvergeShutdown

Järjestelmän sulkemisesta huolehtiva luokka.

Määrittely

:
class ConvergeShutdown extends Thread

Riippuvuudet

converge.kernel.*
converge.clienmanager.*

Metodit

public static void run()
Järjestelmän sulkeminen hoidetaan säikeen suorituksen yhteydessä.

PairPanel

Kahden käyttöliittymää rakentavan olion yhdistäminen toisiinsa.

Määrittely

:
class PairPanel extends Panel

Riippuvuudet

java.awt.*

Konstruktorit

public PairPanel(Component left, Component right, boolean horiz)
Luodaan uusi PairPanel yhdistämällä left ja right parametrin horiz mukaisesti joko horisontaalisesti tai vertikaalisesti.

UIUpdater

Ylläpitäjän käyttöliittymää päivittävä säie.

Määrittely

:
class UIUpdater extends Thread

Riippuvuudet

java.awt.*

Konstruktorit

public UIUpdater(ConvergeAWT awt)
Luodaan uusi käyttöliittymää awt päivittävä säie.

Metodit

public void run()
Päivitetään käyttöliittymää kerran sekunnissa.

ConvergeAWT

Ylläpitäjän käyttöliittymän (yksinkertainen) toteutus.

Määrittely

:
class ConvergeAWT extends Frame implements WindowListener, ItemListener, ActionListener

Riippuvuudet

java.awt.*
java.awt.event.*

Konstruktorit

public ConvergeAWT()
Luodaan uusi käyttöliittymä

Metodit

public void itemStateChanged(ItemEvent e)
Käsitellään group-valikon muutokset.
public void actionPerformed(java.awt.event.ActionEvent e)
Käsitellään käyttöliittymän tapahtumat.
public void windowClosing(WindowEvent e)
public void windowClosed(WindowEvent e)
Suljettaessa ikkuna, suljetaan myös koko järjestelmä.

Rajapinta tiedonhakumoduulille

Ytimen tiedonhakumoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

4.1.3 ContextModelHandler, s.
4.1.20 User, s.
4.3.2 AttributeInterface, s.
4.3.3 MessageAttributeInterface, s.

Rajapinta asiakasmoduulille

Ytimen asiakasmoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

4.1.21 UserManager, s.
4.1.20 User, s.
4.1.22 Group, s.
4.1.24 Profile, s.
4.1.1 ContextModel, s.
4.1.25 Rule, s.
4.1.31 Scheduler, s.
4.1.14 ViewMonitor, s.
4.1.12 View, s.
4.1.13 Header, s.
4.1.26 Contact, s.
4.1.27 ContactList, s.
4.1.33 Log, s.

Tiedonhakumoduuli

Tiedonhakumoduuli huolehtii yhteyksistä muihin Internetin palvelimiin. Moduuli käyttää hyväkseen JavaMail- ja Java Secure Socket Extension -paketteja (katso http://java.sun.com/products/javamail/ ja http://java.sun.com/products/jsse/). Järjestelmän ydin kutsuu tiedonhakumoduulia kun käyttäjälle saapuneet uudet viestit halutaan noutaa, ja viestit noudettuaan tiedonhakumoduuli muuttaa ne järjestelmän sisäiseen muotoon ja välittää ne järjestelmän ytimelle jatkokäsittelyä varten. Tiedonhakumoduuli huolehtii myös viestien lähettämisestä muille postipalvelimille.

**Kuva 3:** Tiedonhakumoduulin luokkakaavio
$\includegraphics[height=0.42\textheight]{graphics/toteutus_service.eps}$

Luokat : converge.service

DataSource

DataSource on abstrakti yläluokka kaikille tiedonlähteille. Luokka tarjoaa aliluokilleen joitakin tiettyjä yleisiä metodeja, mutta suurin osa metodeista pitää tehdä tiedonlähdekohtaisesti. DataSource-luokasta ei tehdä koskaan ilmentymiä, ainoastaan sen aliluokista.

Uusia DataSourcea laajentavia luokkia voidaan kirjoittaa tarpeiden mukaisesti, periaatteena on luoda yksi uusi luokka jokaista verkkoprotokollaa varten.

Määrittely

:
public abstract class DataSource implements XMLContentInterface

Kentät

protected String dataSourceName
Tiedonlähteen luonnollinen nimi, esim. "Yliopiston IMAP".
protected String latestErrorMessage
Viimeisin tiedonlähdettä käytettäessä tullut virheilmoitus.
protected int consecutiveFailures
Virhelaskuri, kasvaa aina kun palvelimeen ei saada yhteyttä ja nollautuu kun yhteys saadaan muodostettua.

Metodit

public abstract boolean canHandle(String URL)
Kertoo pystyykö tämä DataSource käsittelemään parametrina annetun osoitteen mukaisia osoitteita.
public abstract void getNewData(User user)
Tätä kutsutaan ytimestä kun halutaan hakea uudet viestit.
public String getName()
Palauttaa tiedonlähteen luonnollisen nimen.
public void setName(String newName)
Asettaa tiedonlähteen luonnollisen nimen.
public abstract String getType()
Palauttaa tiedonlähteen tyypin, esim. "IMAPitem public static DataSource getDataSource(String name)
Palauttaa uuden halutuntyyppisen DataSource-olion.
public boolean isValid()
Palauttaa tiedon siitä, onko tiedonlähde kunnossa eli onko tietoa haettaessa tullut ongelmia.
public String getErrorMessage()
Palauttaa viimeksi tulleen tiedonlähteen virheilmoituksen, null jos ei virheitä.
public void setErrorMessage(String err)
Asettaa viimeksi tulleen tiedonlähteen virheilmoituksen, null jos ei virheitä.
public abstract void createXML(Element parent)
Katso 4.2.2 sivulla .
public abstract boolean loadXML(Element myContent)
Katso 4.2.2 sivulla .

IMAP

IMAP on DataSource-luokan aliluokka ja laajentaa DataSourcea toteuttamalla tuen IMAP-postilaatikoille.

Määrittely

:
public class IMAP extends DataSource

Riippuvuudet

java.util.*
javax.mail.*
javax.mail.search.MessageIDTerm
java.security.Security
org.w3c.dom.*
converge.kernel.Log
webcore.HtmlUtils

Konstruktorit

public IMAP()
Oletuskonstruktori, käytetään vain loadXML:n yhteydessä.
public IMAP(String dataSourceName, String serverAddress, String serverLogin, String serverPassword)
Luo uuden IMAP-tiedonlähteen nimeltään dataSourceName jonka osoite on serverAddress käyttäjätunnuksella serverLogin ja salasanalla serverPassword.

Kentät

protected String serverAddress
Palvelimen osoite, esim. ml.mappi.helsinki.fi
protected String serverLogin
Käyttäjänimi.
protected String serverPassword
Salasana.
protected Date lastchecked
Milloin postit on viimeksi tarkistettu.
protected boolean useSSL
Käytetäänkö SSL:ää muodostettaessa yhteys IMAP-palvelimelle

Metodit

public void getNewData(User user)
Tätä metodia kutsutaan ytimestä kun halutaan hakea uudet postit.
public String getType()
Palauttaa tiedonlähteen tyypin "IMAPitem public PipeMessage getAttachment(String URL, boolean testOnly)
Tätä metodia kutsutaan Attachment-luokasta kun haetaan liitetiedosto IMAP-postilaatikosta. Metodi yrittää hakea liitetiedoston osoitteesta URL ja palauttaa PipeMessagen jossa on tieto noutamisen tuloksista. Parametri testOnly asetetaan arvoon true kun halutaan vain tarkistaa onko liitetiedosto saatavilla.
public static DataSource getDataSource(String name)
Palauttaa uuden halutuntyyppisen DataSource-olion.
public String getErrormessage()
Kertoo tätä DataSourcea viimeksi käytettäessä tulleen virheilmoituksen.
public String getName()
Palauttaa IMAP-ilmentymän luonnollisen nimen, esim. "Yliopiston IMAP".
public String getServerAddress()
Palauttaa IMAP-palvelimen osoitteen.
public String getServerLogin()
Palauttaa IMAP-postilaatikon käyttäjätunnuksen.
public boolean isValid()
Kertoo onko DataSource käytettävissä (palvelinvirheet).
public boolean canHandle(String URL)
Kertoo onko parametrina annettu URL sellainen, jonka juuri tämä IMAP-olio voisi hakea.
public void createXML(Element parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Element myContent)
Katso 4.2.2 sivulla .

IMAPMessageThread

IMAPMessageThread on säie, joka hakee uudet viestit IMAP-postilaatikosta. Jos viestejä haettaessa tulee virhetilanne, siitä lähetetään käyttäjälle järjestelmän sisäinen viesti.

Määrittely

:
public class IMAPMessageThread extends Thread

Riippuvuudet

java.util.*
javax.mail.*
java.security.Security
converge.kernel.Log

Konstruktori

public IMAPMessageThread(IMAP imap, User user)
Luo uuden säikeen, joka hakee tietoa palvelimelta imap käyttäjälle user.

Kentät

private IMAP imap
IMAP-olio, josta viestit haetaan.
private User user
Käyttäjä jolle noudetut viestit välitetään.

Metodi

public void run()
Käynnistää säikeen ajamisen.

IMAPStreamDownloader

IMAPStreamDownloader on säie, joka lukee tietoa aiemmin avatusta lukijaolioon toiseen aiemmin avattuun kirjoittajaolioon kunnes luettavaa ei enää ole, ja sulkee lopuksi IMAP-postilaatikon.

Määrittely

:
public class IMAPStreamDownloader extends Thread

Riippuvuudet

java.io.*
javax.mail.*
converge.kernel.Log

Konstruktori

public IMAPStreamDownloader(BufferedReader bufr, BufferedWriter bufw, InputStreamReader isr, OutputStreamWriter osw, InputStream is, OutputStream os, Folder f, Store s)
Luo uuden säikeen joka lukee tiedot mainituista lukijaolioista ja kirjoittaa tiedot mainittuihin lukijaolioihin, ja sulkee lopuksi IMAP-kansion f ja IMAP-palvelinyhteyden s.

Metodi

public void run()
Käynnistää säikeen ajamisen.

IMAPURLProperties

IMAPURLProperties on apuluokka, jonka avulla voidaan pilkkoa osiin ja tarkistaa IMAP-postilaatikkoihin osoittavat pointterimerkkijonot. Tämän luokan avulla voidaan helposti poimia pointterista esimerkiksi vain palvelimen osoite tai käyttäjätunnus.

Määrittely

:
public class IMAPURLProperties

Konstruktori

protected IMAPURLProperties(String pointer)
Tarkistaa liitetiedostopointterin pointer syntaksin ja lajittelee sen sisältämät tiedot IMAPURLProperties-luokan kentiksi.

Kentät

protected String file
Tiedostonimi.
protected String msgid
Sen viestin Message-ID -kenttä, jossa tämä tiedosto on liitteenä.
protected int msgnum
Moniosaisen viestin osa, jossa liitetiedosto sijaitsee.
protected String protocol
Käytettävän protokollan tunnus, normaalisti siis "imap".
protected String server
IMAP-palvelimen osoite.
protected String username
IMAP-postilaatikon käyttäjätunnus.

Message

Message sisältää viestin järjestelmän sisäisessä muodossa.

Määrittely

:
public class Message implements XMLContentInterface

Riippuvuudet

java.util.Date
org.w3c.dom.*
converge.attribute.*
converge.attribute.attributeImplementations.*
converge.kernel.Log
converge.kernel.User

Konstruktorit

public Message(User user, Document doc)
Muodostaa uuden Message-olion XML-dokumentista doc ja asettaa käyttäjäksi user.
public Message(User user)
Luo tyhjän Message-olion ja muodostaa sille uuden yksikäsitteisen viestitunnuksen, ja asettaa lopulta käyttäjäksi user.

Kentät

private User user
Järjestelmän käyttäjä, jolle tämä viesti on tullut.
private HashMap attr
Viestiattribuuttien säilytystä varten.
private HashSet attrPerm
attr:n tiedot tallennetaan tietokantaan vain jos attrPerm:stä löytyy merkintä samalla nimellä.
private Attachment[] attachments
Tiedot viestiin liitetyistä liitetiedostoista.

Metodit

public User getUser()
Palauttaa viestin sisältämän käyttäjäolion.
public MessageAttributeInterface getMessageAttribute(String name)
Palauttaa name-nimisen viestiattribuutin.
public void setMessageAttribute(String name, Object value, boolean permanent)
Asettaa name-nimisen viestiattribuutin arvoksi olion value, attribuutti tallennetaan myös kantaan jos permanent on true.
public Attachment[] getAttachmentList()
Palauttaa listan viestin mukana tulleista liitetiedostoista
public void addAttachment(Attachment attachment)
Lisää viestiin uuden liitetiedoston.
public String getMessageID()
Palauttaa Messagen yksikäsitteisen viestin tunnuksen.
public User getUser()
Palauttaa Message-olioon liitetyn User-olion.
public void addAttribute(ContextModelValueAttribute cmAttr)
Lisää viestiolioon ContextModelValueAttribuutin.
public void createXML(Element parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Element myContent)
Katso 4.2.2 sivulla .

Email

Email on luokka, joka osaa muuntaa saamansa Internetin sähköpostiviestin järjestelmän sisäiseen muotoon.

Määrittely

:
public class Email

Riippuvuudet

javax.mail.*
java.util.*
java.io.*
com.sun.mail.imap.IMAPNestedMessage
converge.kernel.Log

Metodit

public static Message convertMessage(User user, MimeMessage mm, String URLprefix)
Muodostaa uuden Message-olion JavaMail-oliosta mm ja asettaa käyttäjäksi user. Palauttaa null jos viestin muodostaminen ei onnistu. URLprefixiä käytetään muodostettaessa liitetiedostojen osoitteita.
public static PipeMessage getAttachment(Part p, String shouldBeFileName, Folder folder, Store store)
Noutaa liitetiedoston viestin osasta p, jonka tiedostonimi pitäisi olla shouldBeFileName. Viesti sijaitsee kansiossa folder ja IMAP-palvelimella store. Palauttaa PipeMessage-olion, josta löytyy tieto liitetiedoston noutamisen onnistumisesta.
public static void handleMultiPart(Multipart multipart, Message outmsg, String URLprefix)
Käsittelee moniosaisen viestin multipart ja tallentaa sen sisältämät tiedot Convergen Message-olioon outmsg. URLprefixiä käytetään muodostettaessa liitetiedostojen osoitteita.
public static void handlePart(Part part, Message outmsg, int partNum, String URLprefix)
Käsittelee yhden viestin osan part, tai koko viestin jos osia on vain yksi. Tiedot tallennetaan Convergen Message-olioon outmsg. URLprefixiä ja viestin osanumeroa partNum käytetään muodostettaessa liitetiedostojen osoitteita.

HTTP

HTTP hakee liitetiedostojen tiedot WWW-sivuilta.

Määrittely

:
public class HTTP

Riippuvuudet

java.net.HttpURLConnection
java.net.URL
java.util.Date
javax.net.ssl.HttpsURLConnection
converge.kernel.Log

Metodi

public static AttachmentAttributes getAttachmentAttributes(String URL)
Tätä metodia kutsutaan Attachment-luokasta kun halutaan tietää liitetiedoston URL ominaisuudet.

Attachment

Kaikista liitetiedostoista tallennetaan tietokantaan ainoastaan liitetiedoston osoite. Jos viestin mukana tulee perinteinen liitetiedosto, se korvataan pointterilla IMAP-postilaatikkoon, jolloin URLiksi tulee esim. imap://kayttaja@palvelin/msgid/nro-tiedosto.txt.

Jos viestin liitetiedostona tulee määrätynmuotoinen osoitteen sisältämä tekstitiedosto, asetetaan viestin liitetiedoston osoitteeksi saapunut osoite. Tekstitiedosto noudattaa mm. Internet Explorerin käyttämää url-tiedostomuotoa.

Tässä esimerkki eräästä järjestelmän ymmärtämästä WWW-liitetiedostopointterista:

[DEFAULT]
BASEURL=http://news.google.com/
[InternetShortcut]
URL=http://news.google.com/
Modified=F0EFFF2169A3C201CE

Määrittely

:
public class Attachment implements XMLContentInterface

Riippuvuudet

org.w3c.dom.*

Konstruktori

public Attachment(String URL)
Muodostaa uuden Attachment-olion, jonka liitetiedosto on URL.

Kentät

private AttachmentAttributes attributes
Viestin liitetiedoston ominaisuudet.
private String URL
Liitetiedoston osoite.

Metodit

public PipeMessage getAttachment(User user)
Noutaa liitetiedoston. Liitetiedoston osoite on jo Attachment-olion tiedossa (URL). Palauttaa PipeMessagen joka pitää sisällään mahdollisen virheilmoituksen ja pipen josta liitetiedoston voi lukea. Käynnistää säikeen liitetiedoston hakemiseksi.
public AttachmentAttributes getAttachmentAttributes()
Palauttaa liitetiedoston ominaisuudet AttachmentAttributes -oliona.
public void setAttachmentAttributes(AttachmentAttributes aa)
Asettaa liitetiedostolle AttachmentAttributes-olion aa.
public boolean refreshAttachmentAttributes(User user)
Tarkistaa ovatko liitetiedoston tiedot muuttuneet ja päivittää attributes-arvot.
public String getPointerAddress()
Palauttaa liitetiedoston osoitteen.
public void createXML(Element parent)
Katso 4.2.2 sivulla .
public boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

AttachmentAttributes

Tietovarasto liitetiedoston ominaisuuksille.

Määrittely

:
public class AttachmentAttributes implements XMLContentInterface

Riippuvuudet

java.util.Date
org.w3c.dom.*

Konstruktorit

public AttachmentAttributes()
Oletuskonstruktori.
public AttachmentAttributes(String error)
Asettaa virheilmoitustekstiksi merkkijonon error.

Kentät

private boolean available
Onko liitetiedosto saatavilla (jos esim. palvelinongelmia).
private long size
Liitetiedoston koko, -1 jos tuntematon.
private Date date
Liitetiedoston viimeisimmän muokkauksen päivämäärä.
private String MIMEtype
Liitetiedoston MIME-tyyppi.
private String description
Liitetiedoston sanallinen kuvaus.
private String filename
Liitetiedoston tiedostonimi.
private String errorMessage
Liitetiedostoa haettaessa tullut virheilmoitus.

Metodit

public boolean getAvailable()
Palauttaa liitetiedoston saatavuustiedon.
public void setAvailable(boolean available)
Asettaa liitetiedoston saatavuustiedon.
public long getSize()
Palauttaa liitetiedoston koon.
public void setSize(long size)
Asettaa liitetiedoston koon.
public Date getDate()
Palauttaa liitetiedoston viimeisimmän muokkauspäivämäärän.
public void setDate(Date date)
Asettaa liitetiedoston viimeisimmän muokkauspäivämäärän.
public String getMIMEType()
Palauttaa liitetiedoston MIME-tyypin.
public void setMIMEType(String MIMEtype)
Asettaa liitetiedoston MIME-tyypin.
public String getDescription()
Palauttaa liitetiedoston sanallisen kuvauksen.
public void setDescription(String description)
Asettaa liitetiedoston sanallisen kuvauksen.
public String getFilename()
Palauttaa liitetiedoston tiedostonimen.
public void setFilename(String filename)
Asettaa liitetiedoston tiedostonimen.
public String getErrorMessage()
Palauttaa liitetiedostoa haettaessa tulleen virheilmoituksen.
public void setErrorMessage()
Asettaa liitetiedostoa haettaessa tulleen virheilmoituksen.
public

PipeMessage

Tietovarasto liitetiedoston noudossa tulleille virheilmoituksille. Sisältää joko tiedostokahvan liitetiedoston lukemiseksi tai virheilmoituksen.

Määrittely

:
public class AttachmentAttributes

Riippuvuudet

java.io.PipedOutputStream
java.io.PipedInputStream

Konstruktorit

public PipeMessage(PipedOutputStream pipe, String reply)
Luo uuden PipedInputStreamin ja yhdistää sen parametrina saatuun pipeen. Asettaa ilmoitustekstiksi tekstin reply. public PipeMessage(String reply)
Virheilmoituskonstruktori. Asettaa ilmoitustekstiksi tekstin reply.

Kentät

private PipedInputStream pipe
Putken toinen pää.
private String reply
Virhe- tai muu ilmoitus

Metodit

public String getReply()
Palauttaa mahdollisen virheilmoituksen.
public PipedInputStream getPipe()
Palauttaa siirtoputken toisen pään.

StreamDownloader

StreamDownloader on säie, joka lukee tietoa aiemmin avatusta lukijaolioon toiseen aiemmin avattuun kirjoittajaolioon kunnes luettavaa ei enää ole. Tämä on yleinen luokka, jota voidaan käyttää erilaisten datavirtojen lukemiseen erilaisista tiedonlähteistä.

Määrittely

:
public class StreamDownloader extends Thread

Riippuvuudet

java.io.*
converge.kernel.Log

Konstruktori

public StreamDownloader(BufferedReader bufr, BufferedWriter bufw, InputStreamReader isr, OutputStreamWriter osw, InputStream is, OutputStream os)
Luo uuden säikeen joka lukee tiedot mainituista lukijaolioista ja kirjoittaa tiedot mainittuihin lukijaolioihin.

Metodi

public void run()
Käynnistää säikeen ajamisen.

SMTP

SMTP hoitaa sähköpostiviestien lähettämisen.

Määrittely

:
public class SMTP

Riippuvuudet

javax.mail.*
javax.mail.internet.*
java.util.*
converge.kernel.Log

Metodit

public static boolean sendMail(String from, String to, String subject, String message, User user)
Lähettää sähköpostiviestin annetuilla parametreilla. To-kenttä voi olla lista vastaanottajista pilkuilla erotettuna. User-oliota tarvitaan jos joudutaan lähettämään virheilmoituksia käyttäjälle.
public static void sendErrorMessage(User user, String body)
Apumetodi virheilmoitusten lähettämiseksi.

ConvergeSSLSocketFactory

ConvergeSSLSocketFactory luo SSL-suojattuja verkkosocketeja. Näitä tarvitaan haettaessa viestejä SSL-suojatulta IMAP-palvelimelta tai SSL-suojatulta WWW-palvelimelta.

Määrittely

:
public class ConvergeSSLSocketFactory

Riippuvuudet

javax.net.ssl.*
java.io.IOException
java.net.*
javax.net.*

Konstruktorit

public ConvergeSSLSocketFactory()
Oletuskonstruktori. Asettaa SSLContextin käyttämään ConvergeTrustManageria sertifikaattien hallitsemiseen.

Metodit

public static SocketFactory getDefault()
Palauttaa uuden SSL Socket Factoryn.
public Socket createSocket(Socket socket, String server, int port, boolean autoClose)
Luo uuden socketin. socket on jo olemassaoleva socket, server on palvelimen osoite, port on palvelimen portti, autoClose kertoo suljetaanko allaoleva socket kun tämä socket suljetaan.
public Socket createSocket(InetAddress inaddr1, int port1, InetAddress inaddr2, int port2)
Luo uuden socketin. inaddr1 on palvelimen osoite, port1 on palvelimen portti, inaddr2 on oman koneen osoite, port2 on oman koneen portti.
public Socket createSocket(InetAddress inaddr, int port)
Luo uuden socketin. inaddr on palvelimen osoite, port on palvelimen portti.
public Socket createSocket(String server, int port1, InetAddress inaddr, int port2)
Luo uuden socketin. server on palvelimen osoite, port1 on palvelimen portti, inaddr on oman koneen osoite, port2 on oman koneen portti.
public Socket createSocket(String server, int port)
Luo uuden socketin. server on palvelimen osoite, port on palvelimen portti.
public String[] getDefaultCipherSuites()
Palauttaa listan oletuksena käytetyistä salakirjoitusmenetelmistä.
public String[] getSupportedCipherSuites()
Palauttaa listan tuetuista salakirjoitusmenetelmistä.

ConvergeTrustManager

Yksinkertainen luokka, joka hyväksyy kaikki annetut turvasertifikaatit. Tätä voisi joskus tulevaisuudessa virittää turvallisemmaksikin eli toteuttaa puuttuvat metodit. Tämä taso riittää kuitenkin prototyyppiin.

Määrittely

:
public class ConvergeTrustManager implements X509TrustManager

Riippuvuudet

javax.net.ssl.X509TrustManager
java.security.cert.X509Certificate

Metodit

public boolean isClientTrusted(X509Certificate[] cert)
Tarkistaa onko palvelimen sertifikaatti cert oikea. Tätä metodia ei tarvittane enää, checkClientTrusted hoitaa asian J2SE 1.4:stä lähtien.
public boolean isServerTrusted(X509Certificate[] cert)
Tarkistaa onko palvelimen sertifikaatti cert oikea. Tätä metodia ei tarvittane enää, checkClientTrusted hoitaa asian J2SE 1.4:stä lähtien.
public X509Certificate[] getAcceptedIssuers()
Palauttaa tyhjän taulukon tiedetyistä sertifikaattien julkaisijoista.
public void checkClientTrusted(X509Certificate[] cert, String auth)
Tarkistaa onko asiakasohjelman sertifikaatti oikea.
public void checkServerTrusted(X509Certificate[] cert, String auth)
Tarkistaa onko palvelimen sertifikaatti oikea.

Rajapinta järjestelmän ytimelle

Tiedonhakumoduulin järjestelmän ytimelle tarjoamat rajapinnat löytyvät seuraavista luokista:

5.1.6 Message, s.
5.1.9 Attachment, s.
5.1.1 DataSource, s.

Rajapinta asiakasmoduulille

Tiedonhakumoduulin asiakasmoduulille tarjoamat rajapinnat löytyvät seuraavista luokista:

5.1.6 Message, s.
5.1.9 Attachment, s.
5.1.13 SMTP, s.
5.1.1 DataSource, s.
5.1.11 PipeMessage, s.

Asiakasmoduuli

Asiakasmoduuli toimii välittäjänä järjestelmän ytimen ja erilaisten asiakasohjelmien tai päätelaitteiden välillä. Jokaista tuettua asiakasohjelmatyyppiä kohden on asiakasmoduulissa oma komponentti, joka osaa kaikki tarvittavat protokollat joiden avulla kyseisen ohjelman tai päätelaitteen kanssa voidaan kommunikoida.

Ohjelmointirajapinta jota vasten uudentyyppisiä asiakasohjelmaluokkia voidaan rakentaa, koostuu ClientHandler -yläluokasta ja ClientManager-luokan tarjoamista metodeista.

Huomautus: asiakasmoduulin ne osat, jotka toteuttavat tämän prototyypin ainoan asiakasohjelmatyypin, WWW-asiakasohjelman, on kuvattu seuraavassa luvussa.

Luokat

Pakkaus converge.clientmanager

ClientManager

Järjestelmässä on yksi ClientManager-ilmentymä, jonka tehtävä (tässä prototyypissä) on mm. pitää kirjaa aktiivisista käyttäjistä, hoitaa sessionhallintaa ja välittää User-olioita asiakasohjelmaluokille.

Ytimelle tarjottavat palvelut

public void start()
Aiheuttaa erilaisten asiakasrajapintojen käynnistymisen (toteutettavassa prototyypissä koskee HTTP-palvelinta)
public void shutdown()
Aiheuttaa erilaisten asiakasrajapintojen sulkemisen (toteutettavassa prototyypissä koskee HTTP-palvelinta)
public void sendMessage(Message message)
Parametrina saatu message lähetetään sille päätelaitteelle jota vastaanottaja sillä hetkellä käyttää. Päätelaitteiden / asiakasohjelmien erilaisista luonteista johtuen tämän metodin kutsuminen ei takaa että viesti menee perille. (Vastaanottaja tunnetaan, sillä Message-olio sisältää viitteen User-olioon.)

Erityyppisille asiakasohjelmaluokille tarjottavat palvelut

public synchronized User getUserBySessionId(long sessionId)
Palauttaa annettua sessionId:tä vastaavan User-olion. Jos sessionId ei ole validi (esimerkiksi istunto on vanhentunut), metodi palauttaa null-arvon.
public synchronized long login(String username, String password, boolean createNew, boolean group)
Tätä metodia kutsutaan sisäänkirjautumisen yhteydessä. Jos annetut username ja password ovat validit, palautetaan long-tyyppiä oleva session-id. Uuden käyttäjän luonti ja ryhmäkirjautuminen (eli kirjaudutaan sisään muuttamaan käyttäjäryhmän asetuksia) tapahtuvat antamalla sopivat createNew ja group -parametrit.
public synchronized void logout(long sessionId)
Asiakasohjelmaluokat kutsuvat tätä metodia, jos käyttäjä haluaa eksplisiittisesti kirjautua ulos palvelusta. Parametrina annettu sessionId ja sitä vastaava User-olio poistetaan ClientManagerin sisäisestä tietorakenteesta. (Eli jos samalla sessionId:llä kutsuttaisiin tämän jälkeen getUserBySessionId-metodia, palauttaisi se arvon null.)

Muut metodit

public static synchronized ClientManager getInstance()
Palauttaa järjestelmän ainoan ClientManager-olion.

ClientHandler

ClientHandler on abstrakti yläluokka kaikentyyppisten asiakasohjelmien käsittelijöille. Siinä on määritelty joitakin metodeja, jotka ovat yhteisiä kaikille aliluokille, mutta jotka jokainen aliluokka toteuttaa omalla tavallaan.

Metodit

public abstract void start()
Käynnistää asiakasohjelmatyyppiin mahdollisesti liittyvän palvelimen, kuuntelijan tms.
public abstract void shutdown()
ClientHandlerin alasajo
public abstract String getType()
Palauttaa ClientHandler-olion tyypin
public abstract void sendMessage(Message msg)
Viestin lähetys kyseiseen asiakasohjelmaan / päätelaitteeseen

WWW-asiakasohjelma

Järjestelmän prototyypissä on WWW:ssä toimiva asiakasohjelma. Tämä ohjelma sisältää varsin rajoitetun määrän toiminnallisuutta, eikä esimerkiksi käyttöliittymän suunnittelussa ole nähty siinä määrin vaivaa kuin ''oikean'' asiakasohjelman kohdalla pitäisi tehdä. Sen avulla on kuitenkin mahdollista käyttää järjestelmän yleisimpiä toimintoja.

Asiakasmoduuliin kuuluu Javalla tehty palvelin, joka kuuntelee jotakin TCP/IP -porttia ja ymmärtää HTTP-protokollaa. Asiakasohjelmana toimii siis oikeastaan WWW-selain, jolla käyttäjä voi suoraan ottaa yhteyden järjestelmään. Tässä luvussa ei käsitellä varsinaista asiakasohjelmaa (WWW-selainta), vaan esitellään ne järjestelmän (asiakasmoduulin) osat, jotka mahdollistavat WWW-selaimen käyttämisen asiakasohjelmana.

HTTP-palvelimen toiminnallisuutta ei toteuteta itse, vaan prototyypissä käytetään valmista webcore¹-nimistä open source Java-palvelinta.

Luokat

WebClientHandler

WebClientHandler on ClientHandler-luokan aliluokka. Tämä on prototyypin ainoa luokka joka mahdollistaa järjestelmän käytön jollain tietyllä päätelaiteella / asiakasohjelmalla, tässä tapauksessa WWW-selaimella.

WebClientHandlerin ainoa tehtävä tässä prototyypissä on webcore-palvelimen käynnistäminen ja sulkeminen; se tarjoaa ytimelle metodit näihin tarkoituksiin. Luokan sendMessage-metodi ei tee tässä tapauksessa mitään. (WWW-selaimelle ei voida push-tyyppisesti lähettää viestejä, vaan kaikki toiminta tapahtuu selaimen aloitteesta.)

Metodit

public void start()
Käynnistää webcore-palvelimen
public void shutdown()
Sulkee webcore-palvelimen
public static synchronized WebClientHandler getInstance()
Palauttaa järjestelmän ainoan WebClientHandler-olion.

HTML:ää tuottavat webcore-luokat (pakkaus webcore)

Nämä luokat huolehtivat tietynlaisten HTML-sivujen luomisesta ja niiden palauttamisesta WWW-selaimelle vastauksena HTTP-pyyntöön. Suurin osa asiakasmoduulin toiminnallisuudesta löytyy webcore-pakkauksen luokista.

Periaatteessa kaiken toiminnallisuuden ja HTML:n generoinnin voisi tehdä esimerkiksi vain yhdessä luokassa; toiminnallisuus on jaettu useampaan luokkaan lähinnä selkeyden vuoksi. Kukin luokka vastaa periaatteessa käyttöliittymän yhtä ''näkymää''.

Lista webcore-luokista

Login - sisään- ja uloskirjautumiseen liittyvät asiat, etusivu
Main - sisäänkirjautumisen jälkeinen pääsivu, lista kaikista näkymistä
View - yhden näkymän sisältö
Message - yhden viestin näyttäminen
Attachment - liitetiedoston välittäminen käyttäjälle
Settings - asetusten muokkaaminen (sisältää tässä prototyypissä vain IMAP-palvelinten asetukset, käyttöliittymässä kohta "DataSources")
ContextModel - kontekstimallien luominen, muokkaaminen ja poistaminen
Profile - profiilien ja niihin liittyvien sääntöjen luominen, muokkaaminen ja poistaminen
ContactList - kontaktilistan muokkaaminen
Write - viestin kirjoittaminen ja lähetys

Kaikki edellämainitut luokat toteuttavat webcore-järjestelmän WebRequestable -rajapinnan. Luokassa on rajapinnan vaatima metodi

public void processRequest(HTTPRequest httpRequest)

joka saa parametrina HTTP-pyynnön, ja jonka tehtävänä on tuottaa selaimelle vastauksena lähetettävä HTML-sivu. Lisäksi luokissa on mahdollisesti omia apumetodeja; esimerkiksi Login-luokassa sisäänkirjautumislomakkeen tulostamista varten on pieni apumetodi.

webcore-luokkien toiminta

Sessionhallinta hoidetaan HTTP-''keksien'' (cookie) ja yksilöllisten session-id -tunnusten avulla. Sisäänkirjautumisen jälkeen jokainen selaimelta tuleva HTTP-pyyntö sisältää session-id:n, ja pyynnön käsittelevä webcore-luokka kutsuu ClientManagerin getUserBySessionId -metodia, joka palauttaa session-id:tä vastaavan User-olion. Tämän jälkeen kyseinen webcore-luokka voi suoraan käyttää User-olion metodeja esimerkiksi listatakseen käyttäjän tietyn näkymän viestit, tai tehdäkseen käyttäjän pyytämiä muutoksia johonkin profiiliin tai kontekstimalliin.

Login -luokka toimii muista poiketen siten, että se saa käyttäjältä käyttäjänimen ja salasanan, jotka välitetään ClientManagerin login-metodille, ja näin saadaan viite User-olioon. Onnistuneen sisäänkirjautumisen yhteydessä Login asettaa selaimelle session-id -''keksin'', jonka avulla tunnistus ja sessionhallinta jatkossa tapahtuu.

Useimmissa tapauksissa sivulla oleva HTML-lomake lähetetään samalle sivulle, toisin sanoen sama luokka tuottaa HTML:n joka sisältää lomakkeen, sekä koodin joka käsittelee ko. lomakkeen kun käyttäjä on syöttänyt siihen selaimella tietoja.

Webcore-luokkien toiminta selviää parhaiten itse lähdekoodia tutkimalla. Kannattaa kuitenkin muistaa, että ne toteuttavat vain yhden (alkeellisen) asiakasohjelman (joka tässä tapauksessa toimii HTTP- ja HTML -tekniikoiden avulla), eikä niiden merkitys kontekstisensitiivisen viestintäjärjestelmän kannalta ole kovin suuri.

Lisäksi webcore-pakkauksessa on luokka HtmlUtils, johon on koottu useissa webcore-luokissa tarvittavia apumetodeja. Näihin kuuluu mm. metodeja jotka tekevät erilaisia usein tarvittavia HTML-tulostuksia, luovat HTTP-protokollan otsikkotietoja (mm. ''keksien'' asettamista varten) ja käsittelevät merkkijonoja eri tavoilla (esim. metodi joka muuttaa välilyönnit ja rivinvaihdot alaviivoiksi). Tarkat kuvaukset apumetodeista on Javadoc-dokumentaatiossa.

**Kuva 4:** WWW-käyttöliittymä
$\includegraphics[width=0.9\textwidth]{graphics/www-client.eps}$

AttributeInterface -rajapinnan toteutusesimerkkejä

AttributeString

Attribute-luokan aliluokka, joka osaa käsitellä merkkijonoja.

Määrittely

:
public class AttributeString
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributeString(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 4.3.3 sivulla
boolean compare(Message msg)
Katso 4.3.4 sivulla
String[] supportedAttributes()
Katso 4.3.2 sivulla
void createXML(Element parent)
Katso 4.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

AttributeDate

Attribute-luokan aliluokka, joka osaa käsitellä päivämääriä (esim. viestin lähetysaika).

Määrittely

:
public class AttributeDate
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributeDate(String name, Date value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 4.3.3 sivulla
boolean compare(Message msg)
Katso 4.3.4 sivulla
String[] supportedAttributes()
Katso 4.3.2 sivulla
void createXML(Element parent)
Katso 4.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

AttributePriority

Attribute-luokan aliluokka, joka osaa käsitellä viestin mukana tullutta Priority-arvoa (normal, high, low).

Määrittely

:
public class AttributePriority
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributePriority(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 4.3.3 sivulla
boolean compare(Message msg)
Katso 4.3.4 sivulla
String[] supportedAttributes()
Katso 4.3.2 sivulla
void createXML(Element parent)
Katso 4.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

AttributePrecedence

Attribute-luokan aliluokka, joka osaa käsitellä viestin mukana tullutta Precedence-arvoa (bulk, normal, priority ym.)

Määrittely

:
public class AttributePrecedence
extends Attribute
implements converge.attribute.MessageAttributeInterface,
converge.attribute.ContextModelAttributeInterface

Konstruktorit

public AttributePrecedence(String name, String value)

Metodit

boolean compare(String ExpressionType, Object value)
Katso 4.3.3 sivulla
boolean compare(Message msg)
Katso 4.3.4 sivulla
String[] supportedAttributes()
Katso 4.3.2 sivulla
void createXML(Element parent)
Katso 4.2.2 sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2 sivulla

ContextModelValueAttribute

ContextModelValueAttribute on attribuutin toteutusluokka, joka on tarkoitettu viestiolioon liitettäväksi (implements MessageAttributeInterface) ja sen toiminnallisuus on tarkoitettu käsittelemään kontekstimalliolion itselleen määrittelemää arvoa, joka kuvastaa prosentuaalisesti ( kokonaislukuna 0-100 ) vertailun onnistumista.

Määrittely

:
class ContextModelValueAttribute implements MessageAttributeInterface

Konstruktorit

ContextModelValueAttribute(int value)

Metodit

void setName(String name)
Katso 4.3.2, sivulla .
String getName()
Katso 4.3.2, sivulla .
void setValue(Object value)
Katso 4.3.2, sivulla . Luokka hyväksyy syötteekseen (Integer) kokonaislukuarvoja väliltä 0 - 100, millä ilmaistaan kontekstimallin itselleen saamaa arvoa prosentteina.
String[] supportedAttributes()
Katso 4.3.2, sivulla . Luokan toteutus on käyttökelpoinen vain kontekstimallien luodessa itsestään arvoilmauksen, ja koska käyttäjän kontekstimalleille antamia nimiä ei voida tietää etukäteen, palauttaa tämä metodi tyhjän String-taulukon.
boolean compare(Object value, String expressionType)
Katso 4.3.3, sivulla . Value-parametrina hyväksytään vain kokonaislukuarvoja (Integer) väliltä 0-100.
Object getValue()
Katso 4.3.3, sivulla . Palauttaa ilmentymän arvotietosisällön Integer-tyyppisenä kokonaislukuarvona.
void createXML(Element parent)
Katso 4.2.2, sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2, sivulla .

AttributeStringArray

AttributeStringArray-luokka on toteutus luokka viestiolioon liitettävillä ( implements MessageAttributeInterface ) attribuuteille, joiden arvotietosisältö voi olla moniosainen tekstiarvo.

Määrittely

:
class AttributeStringArray implements MessageAttributeInterface

Konstruktorit

StringArrayImplementation(String[] value)

Metodit

void setName(String name)
Katso 4.3.2, sivulla .
String getName()
Katso 4.3.2, sivulla .
void setValue(Object value)
Katso 4.3.2, sivulla . Hyväksyttävä syöte on String-tyyppinen lista.
String[] supportedAttributes()
Katso 4.3.2, sivulla .
boolean compare(Object value, String expressionType)
Katso 4.3.3, sivulla . Value-parametrina hyväksytään String-tyyppinen taulukko tai yksi String-tyyppinen olio.
Object getValue()
Katso 4.3.3, sivulla . Palauttaa ilmentymän tietosisällön String-tyyppisenä taulukkona.
void createXML(Element parent)
Katso 4.2.2, sivulla .
boolean loadXML(Element myContent)
Katso 4.2.2, sivulla .

UserPropertyInterface -rajapinnan toteutusesimerkkejä

TimeProperty

TimeProperty-luokassa toteutetaan vertailu vuorokauden tunteihin (0-23).

Määrittely

:
public class TimeProperty implements UserPropertyInterface

Metodit

public booleancompare(String expressionType, Object value)
Metodi jonka avulla voidaan vertailla annettavaa arvoa ilmentymän sisältämään arvotietosisältöön. Tämä toteutus tukee vertailua kulloiseenkin ajanhetkeen (tuntiin) expressionType-parametrin ollessa jokin seuraavista: =, !=, < tai >. value-parametrissä annetaan vertailtava tunti numerona String-olioksi muutettuna.
public void setUser(User user)
Asettaa ilmentymään liitetyn käyttäjäolion
public void setName(String name)
Asetetaan ilmentymän nimi.
public String[] supportedAttributes()
String-tyyppinen taulukko niiden kaikkien attribuuttien loogisista nimistä joille toteutettu luokka tarjoaa käsittelyn toteutuksen. Tämä toteutus palauttaa taulukossa vain arvo ''Hour''
public String getDescription()
Palautetaan luokan selkokielinen kuvaus.

ActionInterface -rajapinnan toteutusesimerkkejä

ActionActivateProfile

ActionActivateProfile-luokka toteuttaa profiilien aktivoimiseen liittyviä toimintoja.

Määrittely

:
public class ActionActivateProfile implements ActionInterface

Riippuvuudet

converge.kernel.ActionInterface
converge.kernel.User

Kentät

private String[] supports
Taulukko tämä toteutuksen tukemista toiminnoista: Activate-Profile, DeActivate-Profile ja Toggle-Profile-Activation.
private String description
Luokan selkokielinen kuvaus
private User user
Viite käyttäjäolioon
private String[] conf
Toiminnon parametrit

Metodit

public void setValue(Object ob, String[] values)
Asetetaan toiminnan suorittamiseksi arvoja, missä toiminta liitetään käyttäjään (User) arvotaulukon values sisältämien arvojen avulla. Tässä toteutusluokassa taulukko pitää sisällään profiilien nimiä.
public void doAction(String action)
Metodi laukaisee ilmentymän toiminnan. Se mitä luokan tarjoamista toiminnallisuuksista annetuilla arvoilla halutaan laukaista määritetään action-parametrilla.
public String[] supportedActions()
String-tyyppinen taulukko toiminnallisuuksista, joiden toteutuksen luokka tarjoaa. Taulukon sisältämät määritykset ovat doAction-metodin hyväksymiä syötteitä.
public String getDescription()
Palautetaan luokan selkokielinen kuvaus.
public boolean supportsScheduledRule(String name)
Tukeeko luokan toteuttama toiminto name ajastettujen sääntöjen toiminnan käsittelyä.
public boolean supportsRule(String name) Tukeeko luokan toteuttama toiminto name tavallisten sääntöjen toiminnan käsittelyä. Tässä toteutusluokassa palautetaan aina false.

ActionGetMessages

ActionGetMessages-luokka toteuttaa viestien hakemiseen liittyvää toiminnallisuutta.

Määrittely

public class ActionGetMessages implements ActionInterface

Riippuvuudet

converge.kernel.ActionInterface
converge.kernel.User
import converge.service.*

Kentät

private String[] supports
Taulukko tämä toteutuksen tukemista toiminnoista: Get-Message.
private String description
Luokan selkokielinen kuvaus
private User user
Viite käyttäjäolioon
private String[] conf
Toiminnon parametrit

Metodit

public void setValue(Object ob, String[] values)
Asetetaan toiminnan suorittamiseksi arvoja, missä toiminta liitetään käyttäjään (User) arvotaulukon values sisältämien arvojen avulla. Tässä toteutusluokassa taulukko pitää sisällään tiedonlähteiden nimiä.
public void doAction(String action)
Metodi laukaisee ilmentymän toiminnan. Se mitä luokan tarjoamista toiminnallisuuksista annetuilla arvoilla halutaan laukaista määritetään action-parametrilla.
public String[] supportedActions()
String-tyyppinen taulukko toiminnallisuuksista, joiden toteutuksen luokka tarjoaa. Taulukon sisältämät määritykset ovat doAction-metodin hyväksymiä syötteitä.
public String getDescription()
Palautetaan luokan selkokielinen kuvaus.
public boolean supportsScheduledRule(String name)
Tukeeko luokan toteuttama toiminto name ajastettujen sääntöjen toiminnan käsittelyä.
public boolean supportsRule(String name) Tukeeko luokan toteuttama toiminto name tavallisten sääntöjen toiminnan käsittelyä. Tässä toteutusluokassa palautetaan aina false.

ActionIncomingMessage

Tämä ActionInterface-rajapinnan toteutus liittää järjestelmän sisään tulleen viestin johonkin näkymään.

Määrittely

public class ActionIncomingMessage implements ActionInterface

Riippuvuudet

converge.kernel.ActionInterface
converge.kernel.*
import converge.service.*

Kentät

private String[] supports
Taulukko tämä toteutuksen tukemista toiminnoista: Set-To-View.
private String description
Luokan selkokielinen kuvaus
private Message msg
Viite viestiolioon
private String[] conf
Toiminnon parametrit

Metodit

public void setValue(Object ob, String[] values)
Asetetaan toiminnan suorittamiseksi arvoja, missä toiminta liitetään viestiin (Message) arvotaulukon values sisältämien arvojen avulla. Tässä toteutusluokassa taulukko pitää sisällään näkymien nimiä.
public void doAction(String action)
Metodi laukaisee ilmentymän toiminnan. Se mitä luokan tarjoamista toiminnalisuuksista annetuilla arvoilla halutaan laukaista määritetään action-parametrilla.
public String[] supportedActions()
String-tyyppinen taulukko toiminnallisuuksista, joiden toteutuksen luokka tarjoaa. Taulukon sisältämät määritykset ovat doAction-metodin hyväksymiä syötteitä.
public String getDescription()
Palautetaan luokan selkokielinen kuvaus.
public boolean supportsScheduledRule(String name)
Tukeeko luokan toteuttama toiminto name ajastettujen sääntöjen toiminnan käsittelyä. Tämä toteutusluokka palauttaa aina false.
public boolean supportsRule(String name) Tukeeko luokan toteuttama toiminto name tavallisten sääntöjen toiminnan käsittelyä.

Avoimeksi jääneitä kysymyksiä ja muita lyhyitä kommentteja

ActionInterface-rajapinnan voisi jakaa kahtia, jolloin ajastettujen sääntöjen toiminnot olisivat eroteltu muiden sääntöjen toiminnoista.
User-luokkaan voisi getProperty-metodin rinnalle lisätä myös setProperty-metodin.

Asennus ja ylläpito

Toimintaympäristö

Prototyypissä käytetään seuraavia ohjelmointikieliä, ohjelmistoja, ym. tekniikoita:

Linux 2.4.18
Java SDK, versio 1.4.1
Xindice, versio 1.0 (pienin omin korjauksin)
Drools, versio 2.0 beta7
WWW-käyttöliittymä toimii millä tahansa HTML- ja CSS-standardeja kohtuullisen hyvin tukevalla selaimella. (Esimerkiksi Mozilla 1.0 (tai uudempi) ja MS Internet Explorer 6 kelpaavat hyvin. Sen sijaan esim. Netscapen versiolla 4.x käyttöliittymä ei välttämättä toimi oikein.) Selaimen asetuksissa on oltava ''keksit'' eli cookiet päällä ja proxy-palvelinten käyttö pois päältä.

Järjestelmän asennus ja käyttöönotto

Ryhmän kotisivulta voi ladata järjestelmän lähdekoodit paketissa converge.tar.gz. Paketti puretaan komennolla tar xvfz converge.tar.gz, jolloin syntyy uusi hakemisto sources, jonka alta löytyvät Java SDK:ta lukuunottamatta kaikki tarpeelliset ohjelmakirjastot ja lähdekoodit.

Kääntäminen

Mikäli lähdekoodit halutaan kääntää ja käyttöympäristön javac -komento on Java SDK:n version 1.4.1:n mukainen, voidaan kääntäminen suorittaa sources-hakemistossa komennolla ./compile

Tietojenkäsittelytieteen laitoksen koneissa käytetään vielä oletuksena Javan vanhempaa versiota, mutta compile-skripti osaa käyttää /opt/j2sdk1.4.1_01/bin/ -hakemistosta löytyvää kääntäjää.

Käynnistäminen

Järjestelmä voidaan käynnistää komennolla ./start , mikäli käyttöympäristön Java-versio on 1.4.1.

Tietojenkäsittelytieteen laitoksen koneissa käytetään vielä oletuksena Javan vanhempaa versiota, mutta start-skripti osaa käyttää /opt/j2sdk1.4.1_01/jre/bin -hakemistosta löytyvää Java-tulkkia.

Jos halutaan käynnistää myös ylläpitäjän käyttöliittymä (esimerkiksi ryhmien luontia varten), voidaan käynnistyksen yhteydessä antaa parametri -gui.

Käynnistyessään järjestelmä avaa sources/config/clientmanager.cfg-tiedostossa määritellyt portit (oletuksena 8080 suojaamattomalle ja 8081 SSL-salatulle yhteydelle), joihin voi viitata WWW-selaimella esimerkiksi osoitteilla http://localhost:8080/ tai https://localhost:8081/.

Järjestelmän sulkeminen

Järjestelmä voidaan sulkea komentorivikehoitteessa komennolla Ctrl-c, jolloin käynnistyy järjestelmän hallittu alasajo. (Myös ylläpitäjän käyttöliittymäikkunan sulkeminen aiheuttaa järjestelmän alasajon.)

Javadoc -dokumentaatio

Järjestelmän Javadoc-dokumentaatioon on linkki ryhmän kotisivuilla osoitteessa
http://www.cs.helsinki.fi/group/converge, mutta tarvittaessa voidaan dokumentaatio luoda paikallisestikin antamalla sources-hakemistossa komento ./makejavadoc. Tällöin luodaan uusi hakemisto sources/javadoc, joka sisältää kaiken lähdekoodeista tuotetun dokumentaation.

Javadoc-dokumenttien luonnissa esiintyy varoitusilmoituksia, mutta ne ovat hyväksyttäviä.

Ylläpito

Lokitiedostot

Tässä prototyypissä kerätään runsaasti erilaista ohjelmiston toiminnasta kertovaa lokitietoa sources/logs -hakemistoon. Lokitiedostot luodaan aina uudestaan järjestelmää käynnistettäessä, viimeistään siinä vaiheessa, kun kuhunkin lokitiedostoon kirjoitetaan ensimmäistä kertaa.

Tietokannan varmuuskopio

Tietokannasta voidaan ottaa varmuuskopio kopioimalla hakemisto sources/db sisältöineen haluttuun paikkaan. Kopion palautus toimii vastaavasti kopioimalla varmuuskopio sources/db-hakemiston päälle (tätä ennen kannattanee sources/db joko tyhjentää tai poistaa kokonaan).

Asetustiedostot

WWW-käyttöliittymän ulkoasu on suurimmaksi osaksi helposti muutettavissa hakemistosta sources/webcore/public_html/ löytyvää converge.css -tyylitiedostoa muokkaamalla. Saman hakemiston index.html on webcore-palvelimen juureen tuleva dokumentti (eli tavallaan järjestelmän etusivu osoitteessa http://localhost:8080/). (Muutokset public_html -hakemiston tiedostoihin tulevat voimaan ilman järjestelmän uudelleenkääntämistä.)

sources/config/clientmanager.cfg
Asiakasmoduuliin ja webcoreen liittyvät asetukset:
- Session vanhentumisaika (sekunteina)
- Webcoren käyttämät porttinumerot (SSL ja ei-SSL)
- Tulostetaanko WWW-käyttöliittymään testausinformaatiota (HTTP-parametrit ym.)

sources/config/converge.key
- SSL-palvelimen salausavain

sources/config/profile.xml
- Käyttäjän oletusprofiili XML-muodossa

sources/config/groupprofile.xml
- Ryhmän oletusprofiili XML-muodossa

Muut sources/config-hakemiston asetustiedostot ovat Xindicen asetuksia.

WWW-käyttöliittymän käyttöohje

Tästä dokumentista ...

Convergence of messaging

Tämä dokumentti tehtiin ohjelmistolla LaTeX2HTML translator Version 2002 (1.62)

Komentoriviargumentit olivat:
latex2html -split 0 toteutusdokumentti.tex.

Komennon ajoi Joni J Karppinen 2002-12-20

Footnotes

...webcore ¹: Lisätietoja osoitteesta http://www.hunter-lovell.org/webcore/doc/overview.html

Joni J Karppinen 2002-12-20
